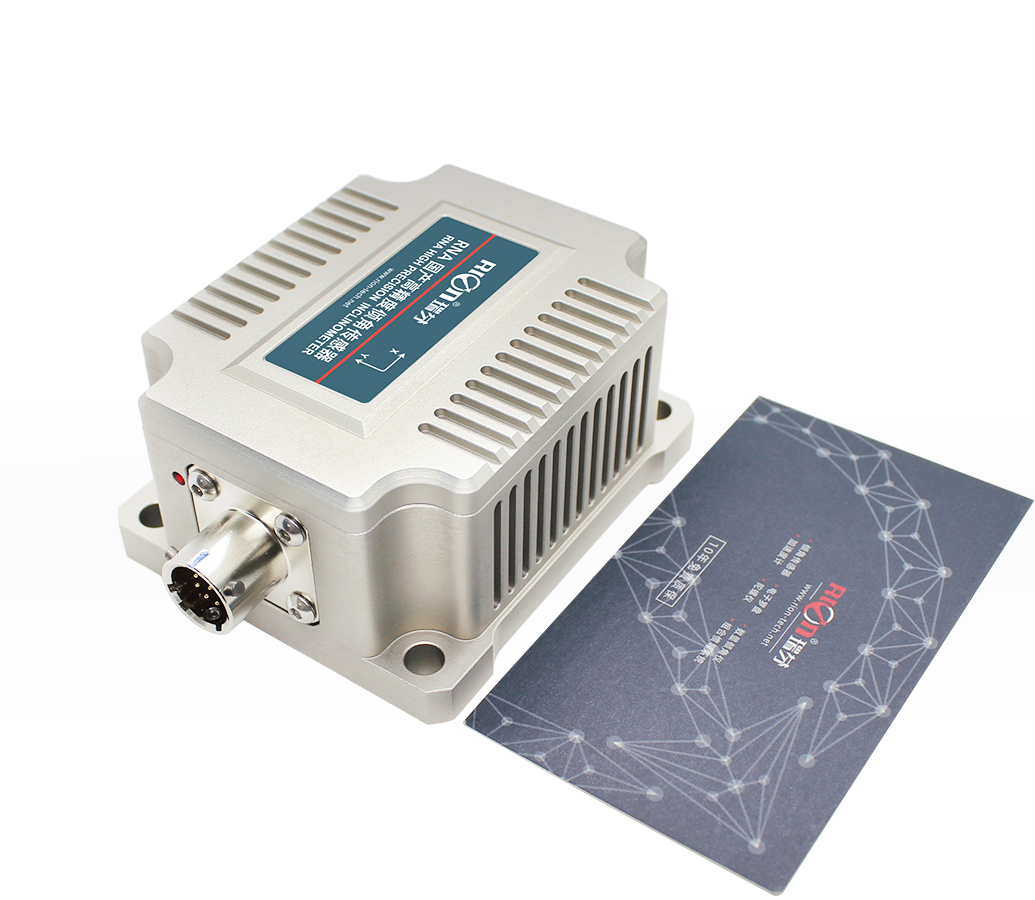

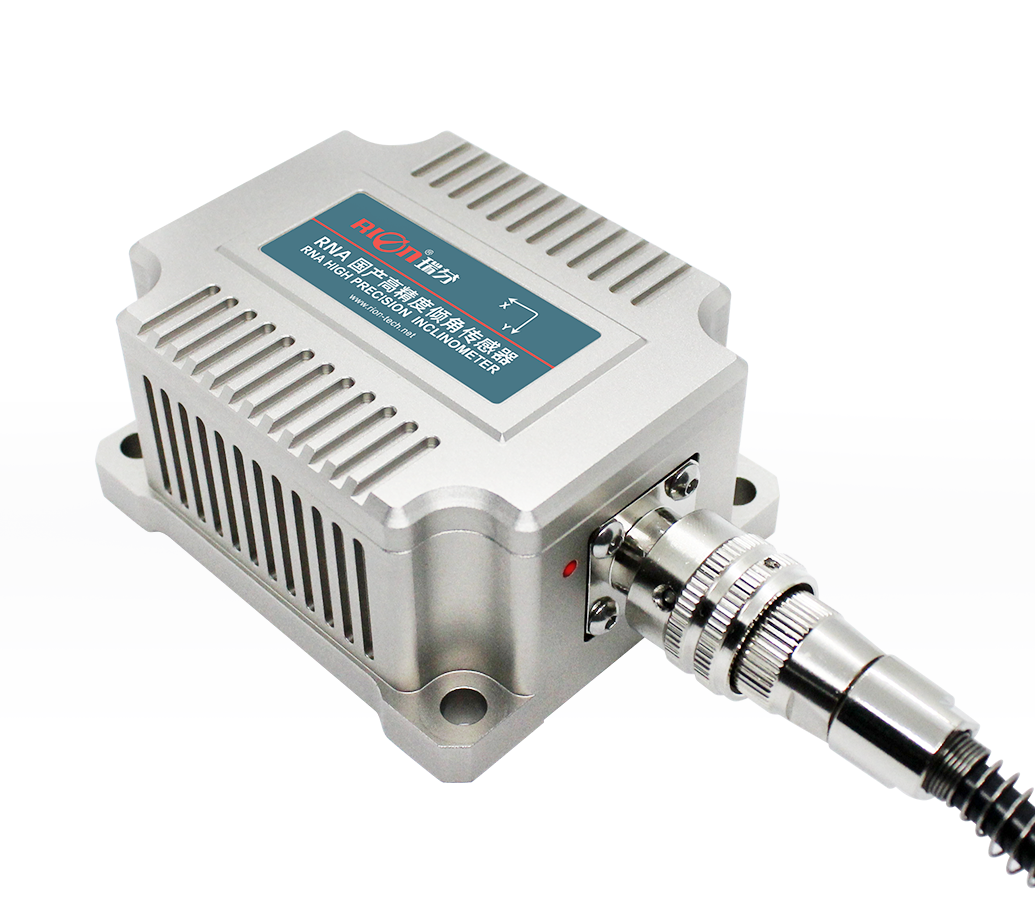

RNA816T/826T- CAN2.0A国产高精度倾角仪RNA816T/826T-CAN2.0A国产化倾角传感器是瑞芬针对高端用户开发的一款国产产品，内部所有零部件均为中国制造，包含微控制器、MEMS测量单元、电源电路、信号电路等。每只产品出厂前全部经过全温补偿、360小时的长期稳定测试，确保在不同工况和长期的测试条件中保持最佳性能。产品集成工业标准MODBUS和十六进制两种通讯协议，产品赠送上位机软件可对原始数据进行实时显示和记录分析，输出信号CAN2.0A，非接触式安装、抗外界电磁干扰能力强、承受冲击震动能力强，广泛应用于卫星通讯系统处理车辆、特殊指挥车辆、雷达天线车辆等。该系列产品为中国装备制造业国产化提供了多元选择，为中国工业自动化提供了更高保障，为助力中国工业制造之复兴而生。
-
产品特点
1.100%零部件国产化 2.量程双轴±1～±60°可选
3.量程单轴Y轴±90° 4. DC 9～36V宽电压输入
5.宽温工作-40～+85℃ 6.分辨率0.0008°
7. IP67防护等级 8. 单/双轴倾角测量
9.尺寸：L82×W70×H42mm 10.输出信号 CAN2.0A/CAN2.0B（可选）
11.水平/垂直两种安装模式可选 -
规格参数
性能指标
本性能参数只列出±5°、±10°、±30°、±60°系列以作参考,其它测量范围请以最相邻参数为参考。
RNA816T/826T
条件
参数
单位
测量范围
±5
±10
±30
±60
±90
°
测量轴
双轴
双轴
双轴
双轴
单轴Y
分辨率
0.0008
0.0008
0.0008
0.0008
0.0008
°
测量精度(RMSE)
@25℃
0.001
0.0015
0.002
0.005
0.007
°
零点温度系数
-40～85℃
0.0002
0.0002
0.0002
0.0002
0.0002
°/℃
灵敏度温度系数
-40～85℃
≤20
≤20
≤20
≤20
≤20
ppm/℃
上电启动时间
<0.5
<0.5
<0.5
<0.5
<0.5
S
响应频率
20
20
20
20
20
Hz
输出速率
5Hz、10Hz、25Hz、35Hz、50Hz、100Hz 可设置
输出信号
CAN2.0A
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间（MTBF）
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防水等级
IP67
电缆线
标配1米长度、耐磨、宽温、屏蔽电缆线、航空连接器，重量≤150g
重量
≤400g(不含电缆线)
电磁兼容
GB/T17626.2(2018)/IEC61000-4-2(2008)（静电放电抗干扰度测试）
GB/T17626.4(2018)/IEC61000-4-4(2012)（电快速瞬变脉冲群抗干扰度测试）
产品电气参数
参数
条件
最小值
典型值
最大值
单位
供电电压
标准
9
12、24
36
V
可定制
其它电压
V
工作电流
12V
42
mA
24V
23
mA
工作温度
-40
+85
℃
存储温度
-40
+85
℃
-

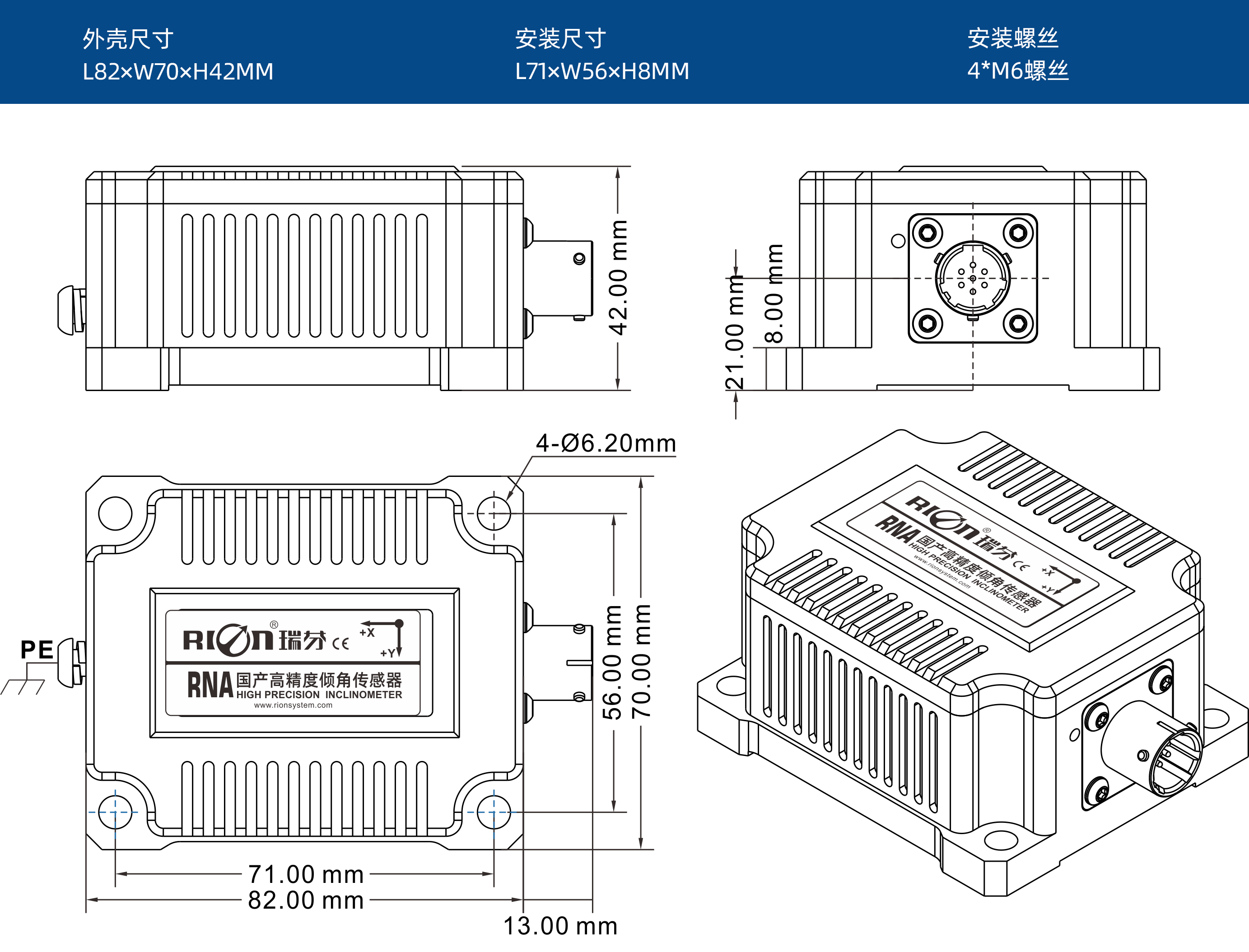

尺寸图
