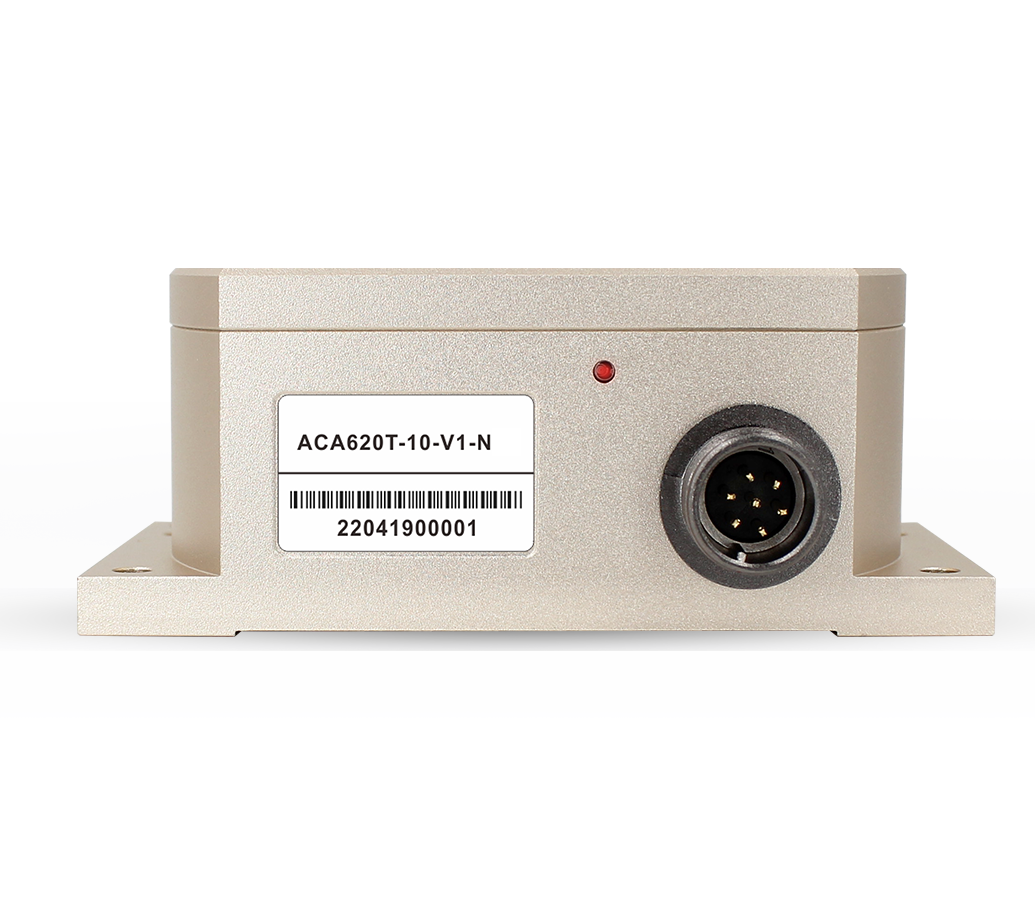

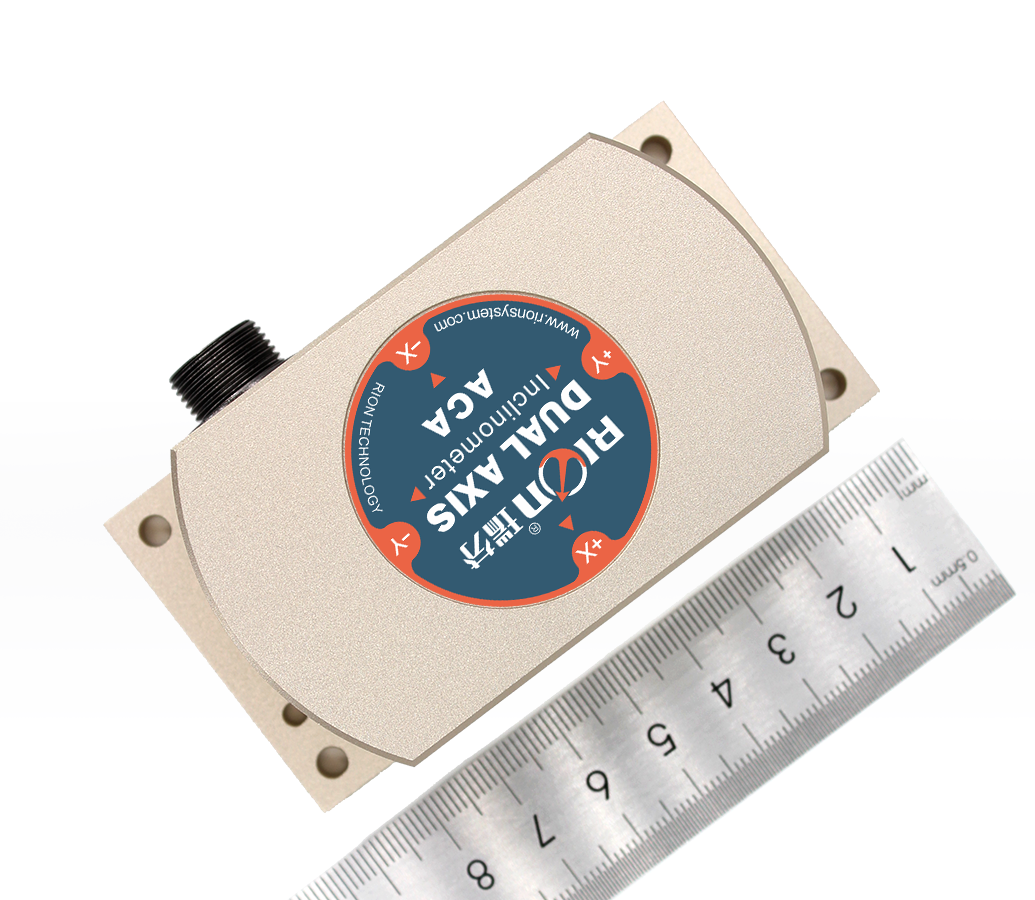

ACA610T/620T-N
电压输出型倾角传感器ACA610T/ACA620T-N是一款全温补模拟电压输出的单/双轴倾角仪，产品内部采用精度高的24bit A/D差分转换器，保障了产品输出的电压信号的直线性，用户无需后期自行再做线性度修正，即装即用、稳定可靠。ACA610T/ACA620T-N由于系统集成了分辨率高的温度传感器，配合MCU中央处理系统再进行二次温度补偿，全温零点温漂可控制在0.0005°/℃，常温小量程实测精度可达0.003°，在国内同行产品中具有竞争优势。 非接触式安装的特性使ACA610T/ACA620T-N具有很好的系统集成性，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的姿态倾角，操作简单，安装便捷。MEMS工艺生产，体积小、抗外界电磁干扰能力强、承受冲击震动能力强，在工业领域得到广泛的应用。 -
产品特点
★ 单/双轴倾角测量 ★ 量程±1～±90°可选 ★ 小量程实测精度可达0.003°
★ 宽电压输入11.5～36V ★ 宽温工作-40～+85℃ ★ 分辨率0.0007°
★ IP67防护等级 ★ 高抗振性能>2000g ★ 温漂0.0005°/℃ -
规格参数
性能指标
ACA610T/620T-N
条件
参数
单位
测量范围
±10
±30
±60
±90
°
测量轴
X Y
X Y
X Y
X Y
轴
零点输出
0°的输出
2.5
2.5
2.5
2.5
V
分辨率
0.0007
0.0007
0.0007
0.0007
°
精度
最大绝对误差
（MAE）
室温
0.003
0.01
0.02
0.03
°
均方根值误差（RMSE）
室温
0.003
0.003
0.005
0.008
°
零点温度系数
-40～85℃
0.0005
0.0005
0.0005
0.0005
°/℃
灵敏度温度系数
-40～85℃
≤50
≤50
≤50
≤50
ppm/℃
上电启动时间
0.5
0.5
0.5
0.5
S
响应频率
20Hz
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间(MTBF)
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防护等级
IP67
电缆线

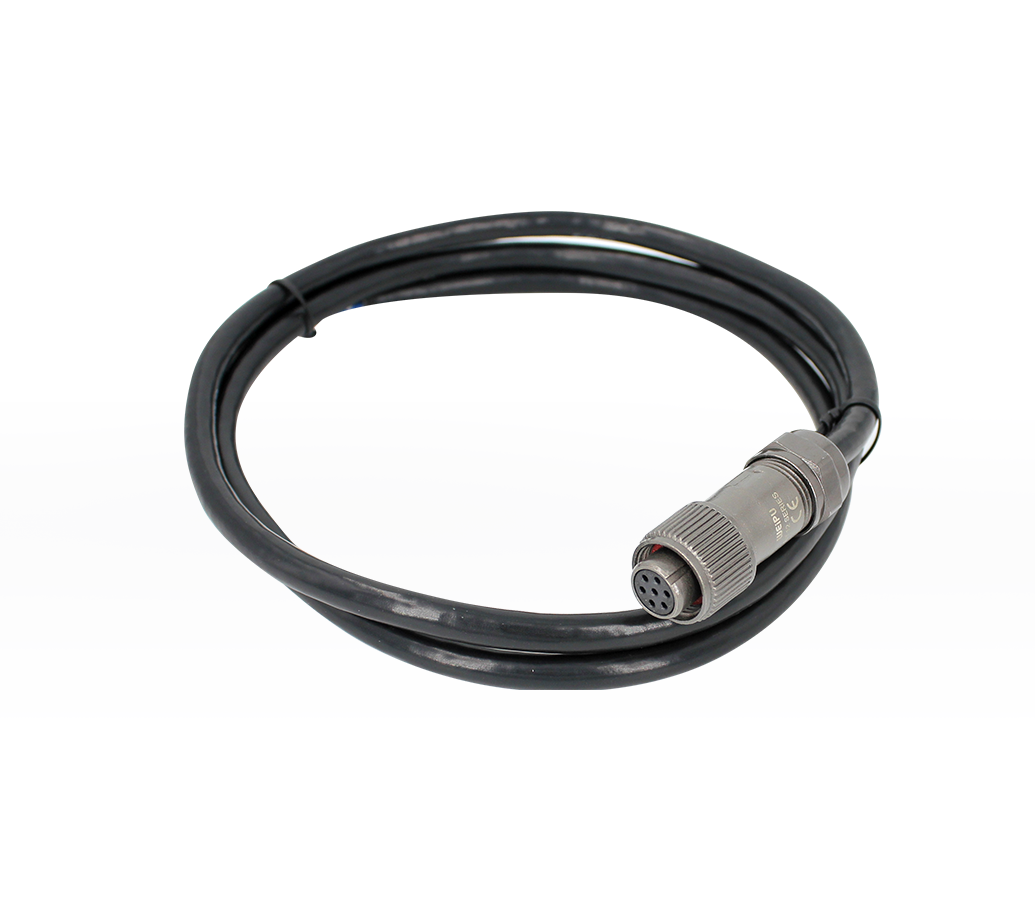

标配7P*6.8mm航空连接器、2米长、耐磨、宽温、屏蔽电缆线，线重≤200g
重量
≤260g(不含电缆线)
-
尺寸图
-
典型应用
风力发电监测
桥梁与大坝监测
工程车辆调平
高铁铁轨监测
地卫星通讯车辆
