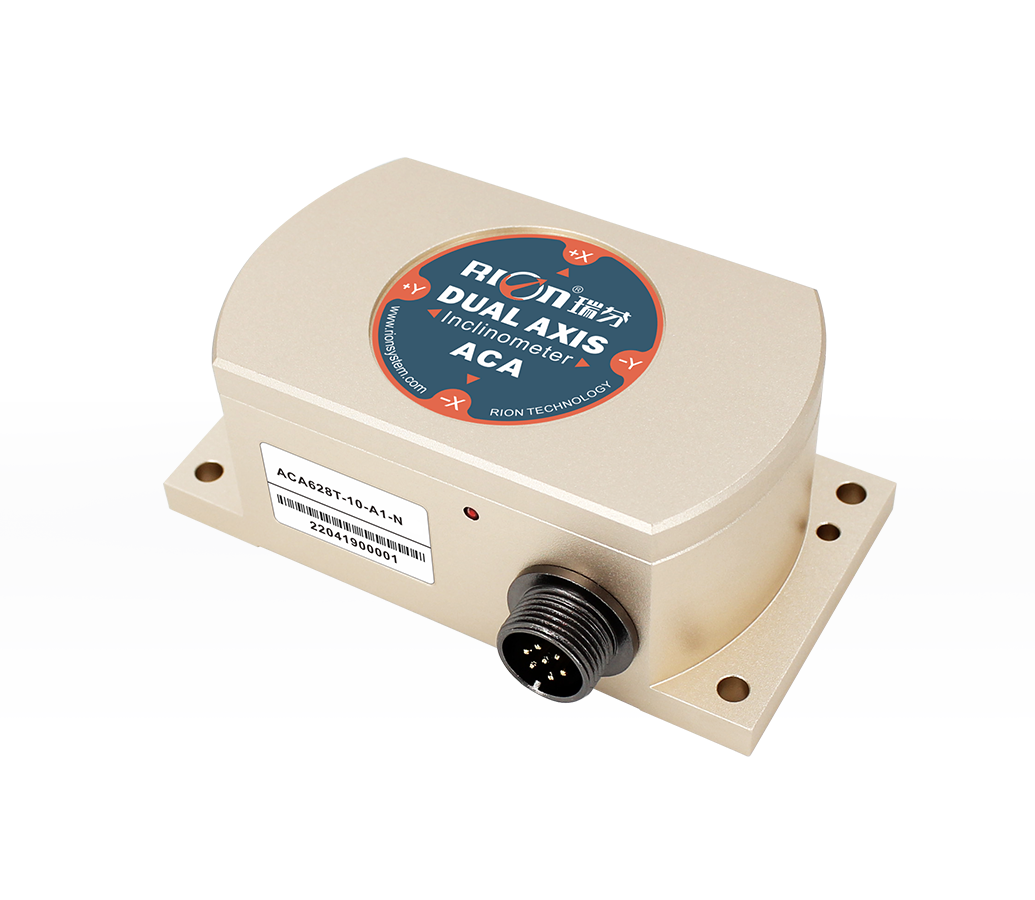

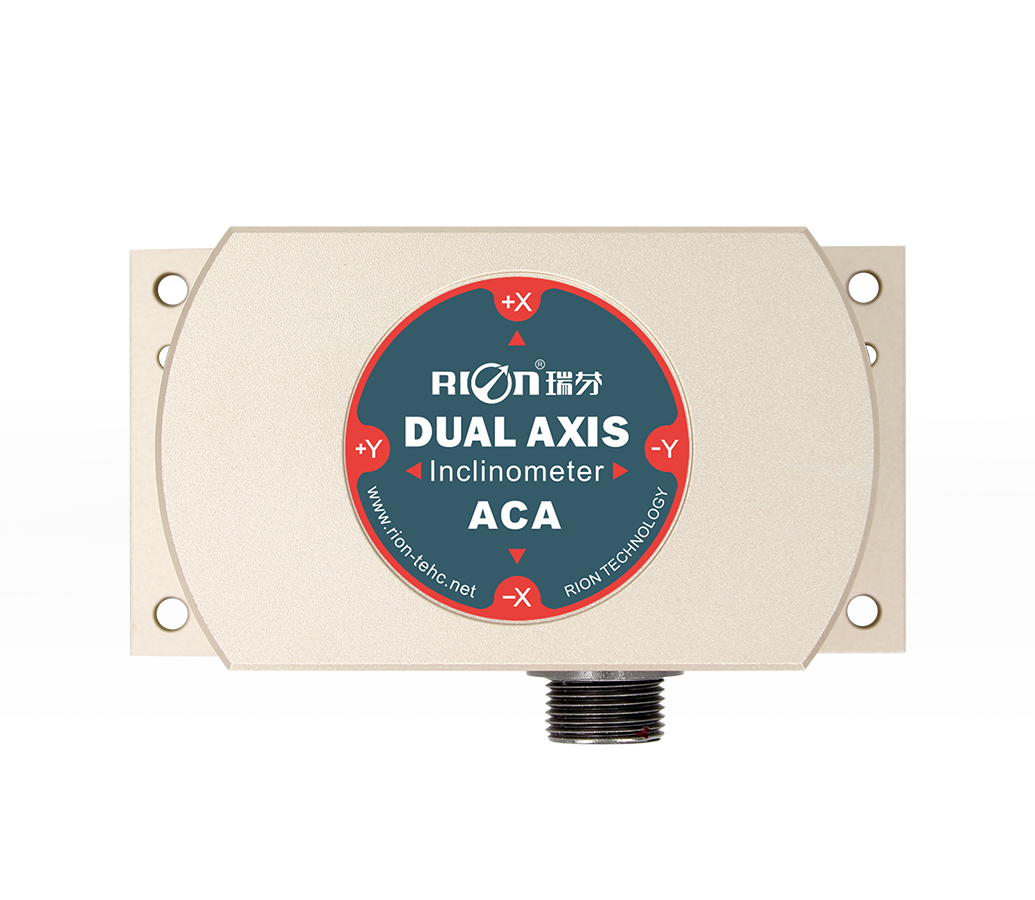

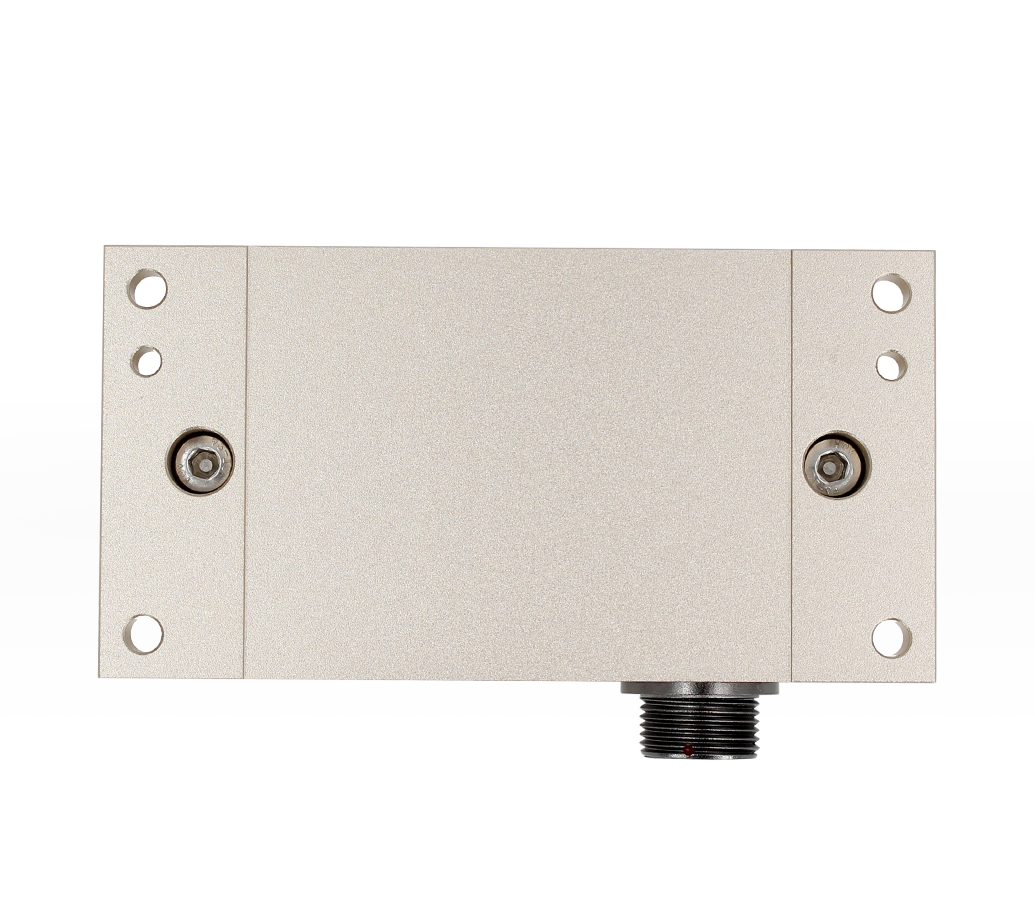

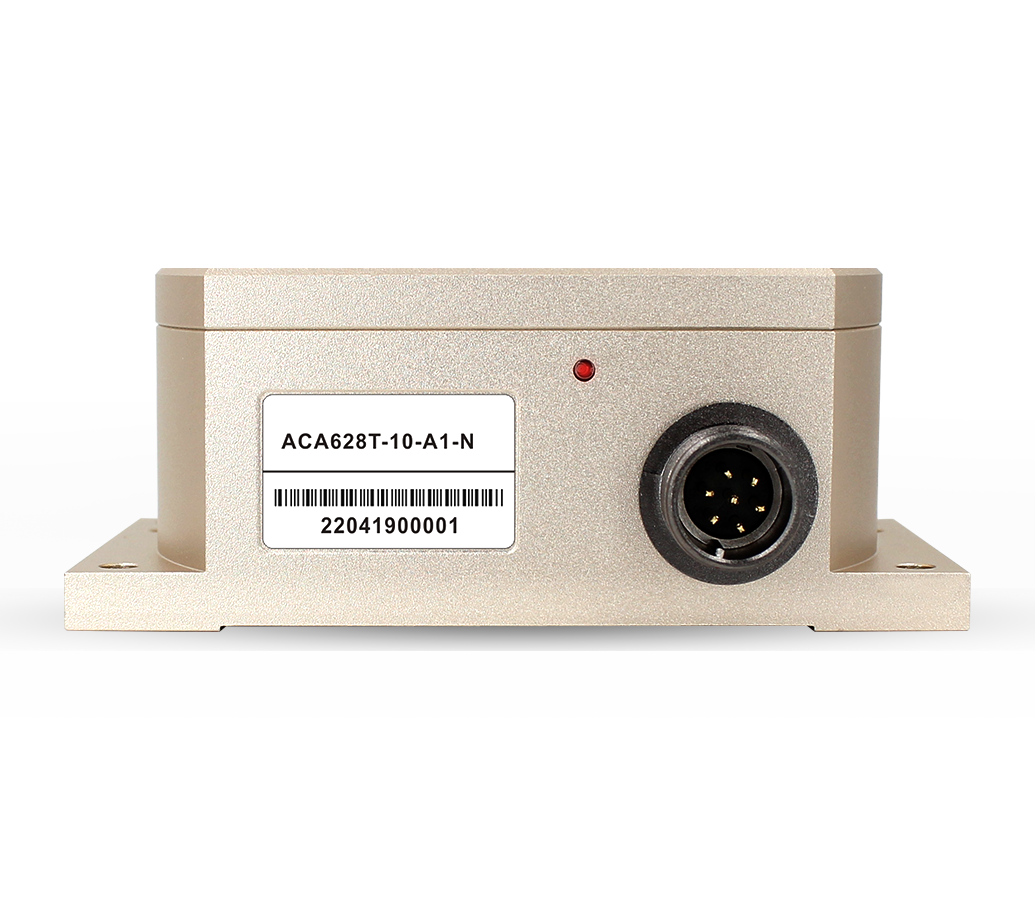

ACA618T/628T-N 电流输出倾角传感器ACA618T/ACA628T-N是一款精度高的全温补模拟电流输出的单/双轴倾角仪，这款MEMS工艺生产产品内部采用精度高的24bit A/D差分转换器，保障了产品输出的电流信号的直线性，用户无需后期自行再做线性度修正，即装即用、稳定可靠。由于系统集成了高分辨率温度传感器，配合MCU处理系统再进行二次温度补偿，全温零点温漂可控制在0.0005°/℃，常温小量程精度可达0.003°， 置微型固体摆捶，通过测量静态重力场变化，转换成倾角变化，变化通过电流（4~20mA）方式输出。相比电压型倾角本产品输出采用标准工业电器接口4～20mA，传输距离更长，可达2Km。非接触式安装的特性使本产品具有很好的系统集成性，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的姿态倾角，使用简单，安装便捷。抗外界电磁干扰能力强、承受冲击振动能力强，在国内同行产品中是具有竞争优势。
-
产品特点
★ 单/双轴倾角测量 ★ 量程±1～±90°可选 ★ 小量程精度可达0.003°
★ 宽电压输入11.5～36V ★ 宽温工作-40～+85℃ ★ 高分辨率0.0007°
★ IP67防护等级 ★ 高抗振性能>2000g ★ 温漂0.0005°/℃ -
规格参数
性能指标
ACA618T/628T-N
条件
参数
单位
测量范围
±10
±30
±60
±90
°
测量轴
X/XY
X/XY
X/XY
X/XY
轴
零点输出
0°的输出
12
12
12
12
mA
分辨率
0.0007
0.0007
0.0007
0.0007
°
精度
最大绝对误差（MAE）
室温
0.003
0.01
0.02
0.03
°
均方根值误差（RMSE）
室温
0.003
0.003
0.005
0.008
°
零点温度系数
-40～85℃
0.0005
0.0005
0.0005
0.0005
°/℃
灵敏度温度系数
-40～85℃
≤50
≤50
≤50
≤50
ppm/℃
上电启动时间
0.5
0.5
0.5
0.5
S
响应频率
20Hz
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间(MTBF)
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防水等级
IP67
电缆线
标配7P*6.8mm航空连接器、2米长、耐磨、宽温、屏蔽电缆线，线重≤200g
重量
≤260g(不含电缆线)
产品电气参数
参数
条件
最小值
典型值
最大值
单位
供电电压
标准
11.5
12
24
36
V
工作电流
空载
40
mA
输出负载
电阻性
400
1000
kΩ
工作温度
-40
+85
℃
存储温度
-40
+85
℃
-

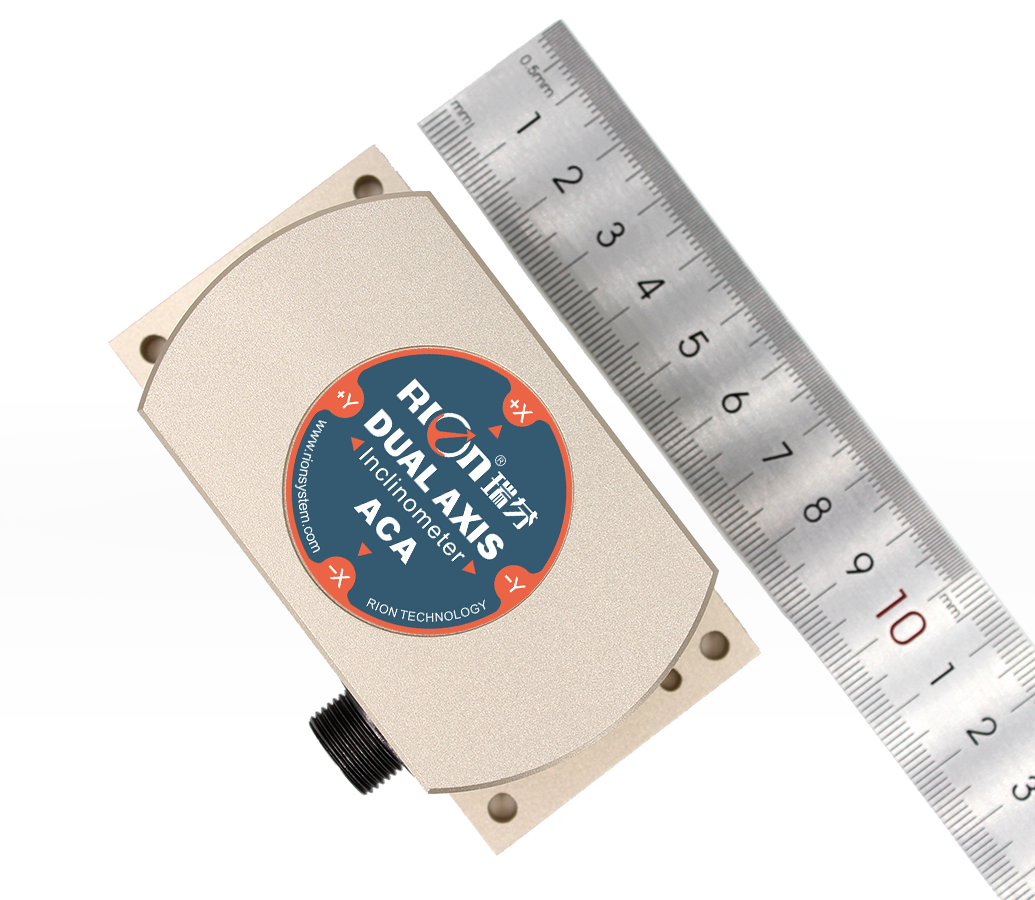

尺寸图
