LCA316T/326T- CAN OPEN输出型倾角传感器LCA318T/LCA328T系列倾角是瑞芬开发的一款小体积MEMS单轴倾角传感器，输出电流经过内部二次线性度修正，是一款线性度电流输出倾角传感器，主要针对小体积以及成本控制的应用市场。由于内置了新型微机电生产工艺倾角单元，产品体积小，长距离传输可达2000米以上，抗外界电磁干扰能力强、可适应在工业恶劣环境中长期工作。 本产品采用非接触式测量原量，能实时输出当前的姿态倾角，使用简单，无需找回相对变化变的两个面安装。是工业自动化控制、平台测量姿态的理想选择！ 该产品主要用于静态和慢速变化的动态角度测量，抗外界电磁干扰能力强，可适应在工业恶劣环境中长期工作。
-
产品特点
★ 单/双轴倾角测量 ★ 量程±10～±90°可选 ★ 分辨率0.02°
★ DC4.5-5.5V 输入 ★ 宽温工作-40～+85℃ ★ 输出方式CAN OPEN
★ IP67防护等级 ★ 高抗振性能>3500g ★ 小体积55×37×24mm（可定制） -
规格参数
性能指标
LCA316T/326T-C1
条件
参数
单位
测量范围
±10
±30
±60
±90
°
测量轴
X Y
X Y
X Y
X Y
轴
分辨率
0.02
0.02
0.02
0.02
°
测量精度
@25℃
0.1
0.1
0.1
0.1
°
零点温度系数
-40～85℃
±0.02
±0.02
±0.02
±0.02
°/℃
灵敏度温度系数
-40～85℃
≤150
≤150
≤150
≤150
ppm/℃
上电启动时间
0.5
0.5
0.5
0.5
S
响应频率
20
20
20
20
s
输出速率
5Hz、15Hz、35Hz、50Hz可设置
输出信号
CAN OPEN
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间MTBF
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防水等级
IP67
电缆线
标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.3mm2
重量
≤135g(含1米电缆线)
产品电气参数
参数
条件
最小值
典型值
最大值
单位
供电电压
标准
4.5
5
5.5
V
可定制
9
12 24
36
V
工作电流
标准
5
mA
可定制
9
12 24
36
mA
工作温度
-40
+85
℃
存储温度
-40
+85
℃
-

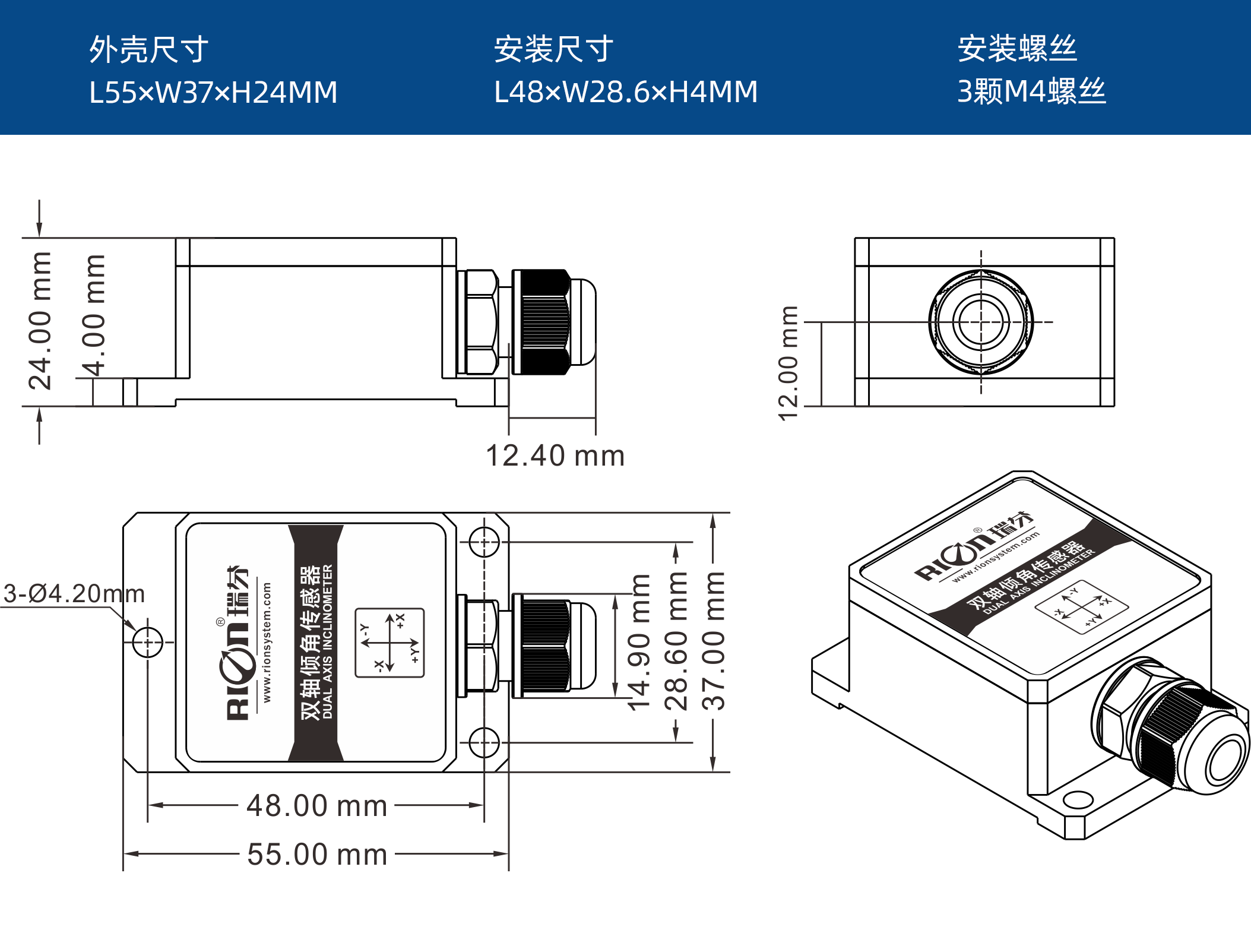

尺寸图
