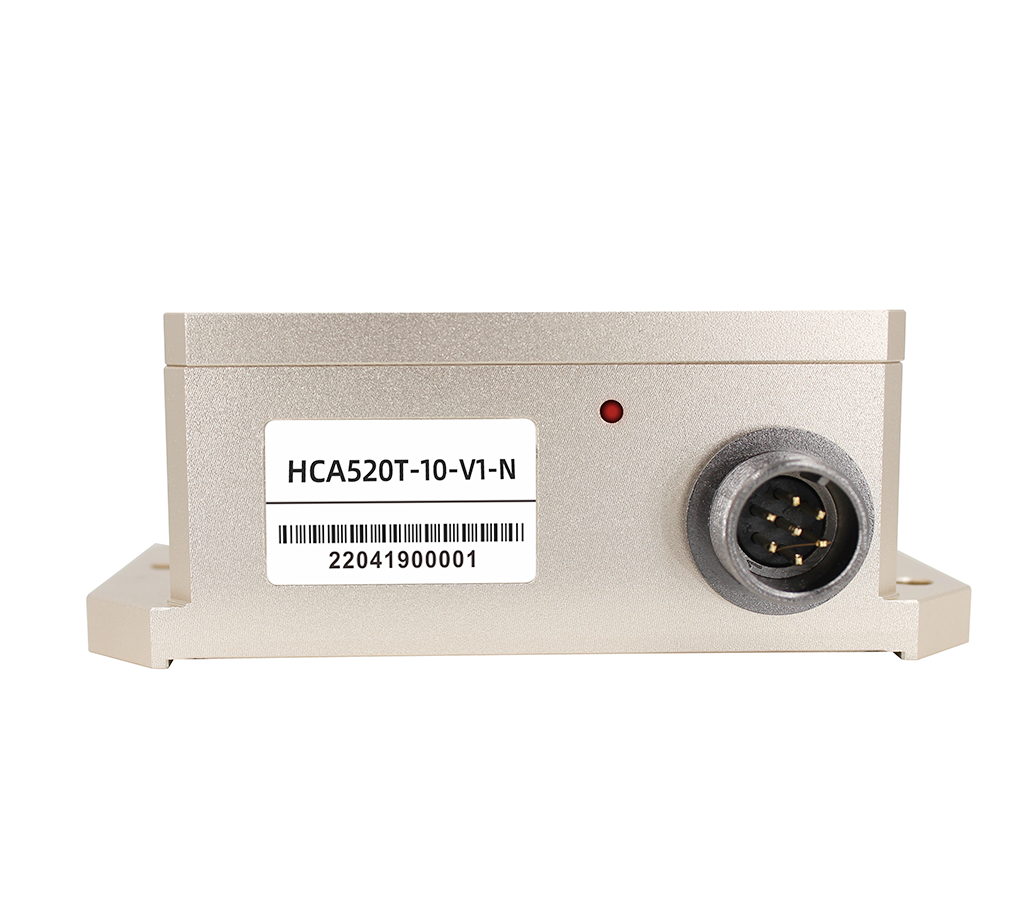

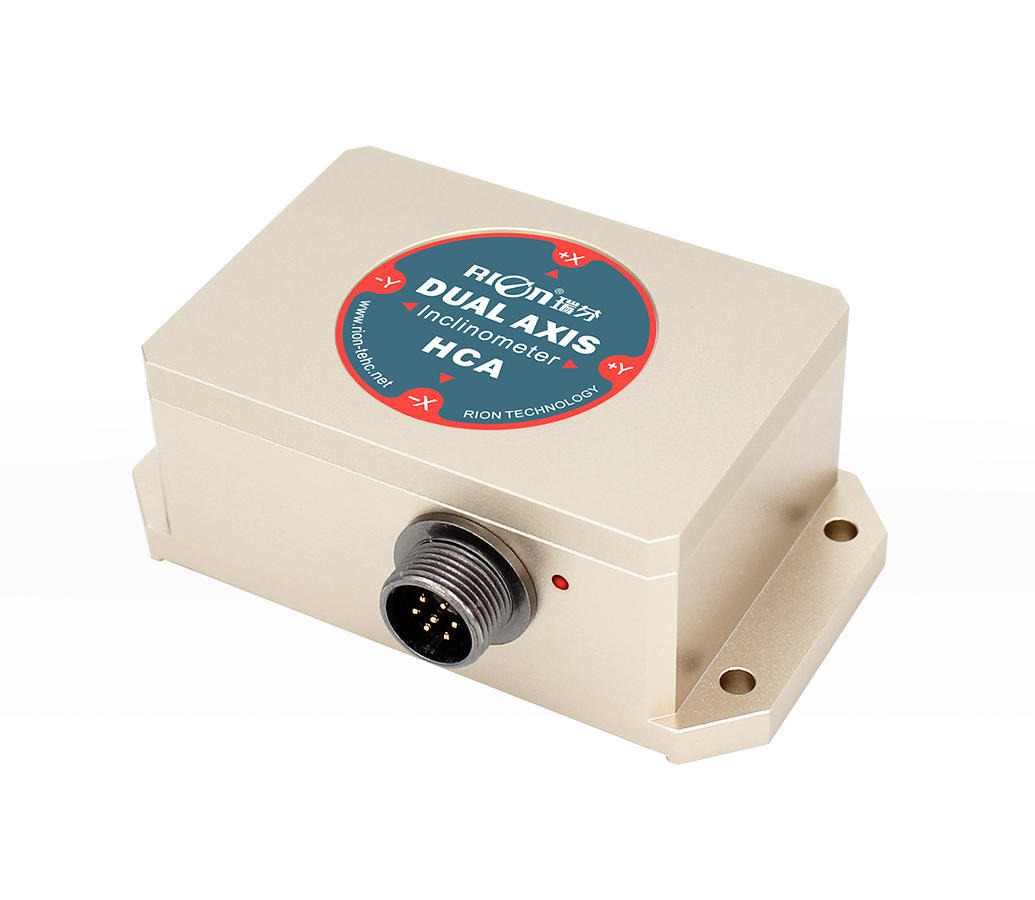

HCA510T/520T-N
高精度电压输出型倾角传感器

HCA510T/HCA520T是一款模拟电压输出的单/双轴倾角传感器，小量程精度可达到0.005°，是国内为数不多的精度高的倾角仪。其功能主要用来测量物体与水平面的倾斜，内置微型固体摆捶，通过测量静态重力场变化，转换成倾角变化，变化通过电压（0-5V）方式输出。内部采用高分辨率差分数模转换器，通过内部MCU系统进行二次线性度和温度修正，客户无须再做二次线性度修正，同时也减小了环境变化对产品精度造成的误差。本产品采用非接触式测量原量，能实时输出当前的姿态倾角，使用简单，无需找回相对变化变的两个面安装。高新的MEMS高工艺生产,精度高、体积小、抗外界电磁干扰能力强、承受冲击震动能力强。是工业设备，平台测量姿态的理想选择！
产品特性

<div>
★ 单/双轴倾角测量                         ★ 量程±1～±90°可选                         ★ 精度：0.005°
 ★ 宽电压输入11.5～36V                 ★ 输出方式0～5V                                ★ 宽温工作-40～+85℃
 ★ IP67防护等级                               ★ 高抗振性能>2000g                         ★ 高分辨率0.001°
</div>
咨询详情
产品特点
★ 单/双轴倾角测量 ★ 量程±1～±90°可选 ★ 精度：0.005°

★ 宽电压输入11.5～36V ★ 输出方式0～5V ★ 宽温工作-40～+85℃

★ IP67防护等级 ★ 高抗振性能>2000g ★ 高分辨率0.001°

规格参数

性能指标

HCA510T/520T-N		条件	参数				单位
测量范围			±10	±30	±60	±90	°
测量轴			X / XY	X / XY	X / XY	X / XY	轴
零点输出		0°的输出	2.5	2.5	2.5	2.5	V
分辨率			0.001	0.001	0.001	0.001	°
精度	最大绝对误差（MAE）	室温	0.005	0.01	0.02	0.03	°
	均方根值误差（RMSE）	室温	0.003	0.003	0.005	0.008	°
零点温度系数		-40～85℃	0.0005	0.0005	0.0005	0.0005	°/℃
灵敏度温度系数		-40～85℃	≤100	≤100	≤100	≤100	ppm/℃
上电启动时间			0.5	0.5	0.5	0.5	S
响应频率		20Hz
电磁兼容性		依照EN61000和GBT17626
平均无故障工作时间(MTBF)		≥98000小时/次
绝缘电阻		≥100兆欧
抗冲击		100g@11ms、三轴向(半正弦波)
抗振动		10grms、10～1000Hz
防护等级		IP67
电缆线		标配7P*6.8mm航空连接器、1米长、耐磨、宽温、屏蔽电缆线，线重≤110g
重量		≤250g(不含电缆线)

产品电气参数

参数	条件	最小值	典型值	最大值	单位
供电电压	标准	11.5	12、24	36	V
工作电流			40		mA
输出负载	电阻性	10			kΩ
输出负载	电容性			20	nF
工作温度		-40		+85	℃
存储温度		-40		+85	℃

尺寸图
典型应用
风力发电监测

桥梁与大坝监测

工程车辆调平

高铁铁轨监测

地卫星通讯车辆

地质设备倾斜监测
