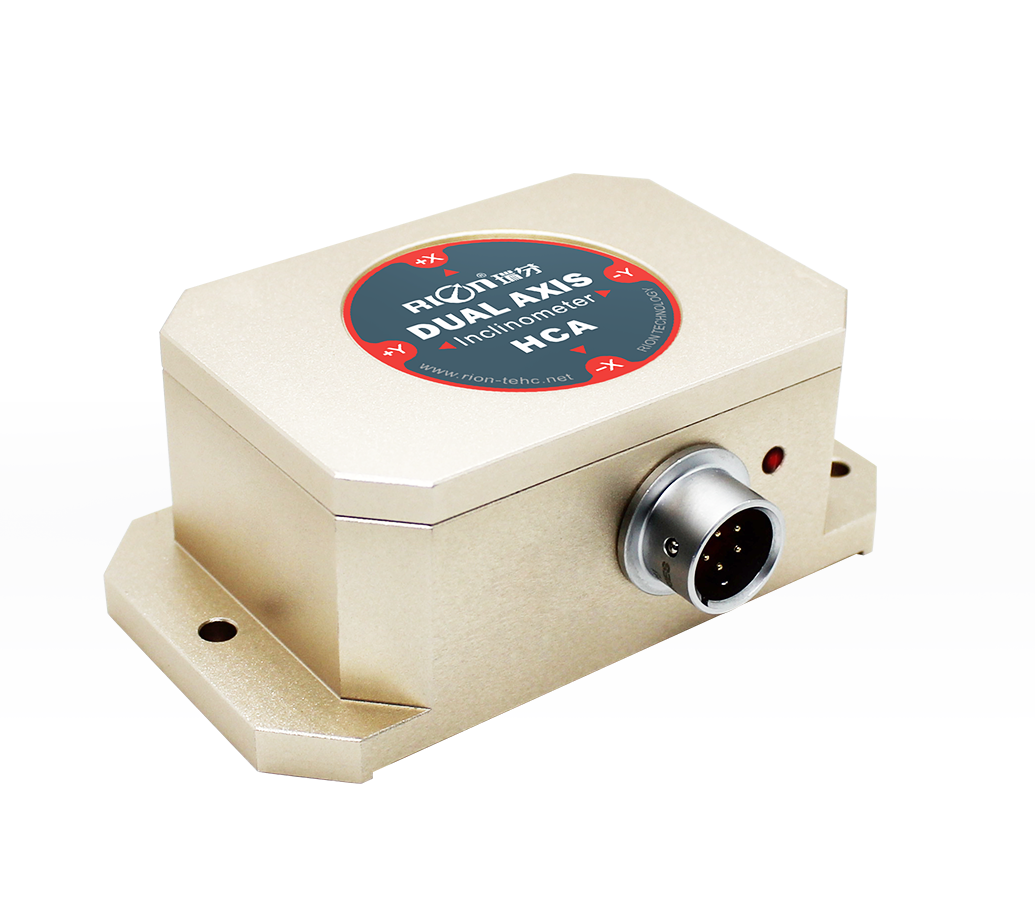

HCA516T/526T-
CAN OPEN输出型倾角传感器

HCA516T/HCA526T-CAN OPEN是瑞芬科技开发的一款双轴向精度高的单/双轴倾角仪，传承SCA系列的稳定性,而精度得到有效提高、温度漂移性能更优更稳，另外系统内置精度高的16bit A/D差分转换器，同时通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出接口CAN OPEN。由于内置精度高的数字温感器，可根据内置温度传感器的变化修正传感器温度漂移（温度输出可选），保障产品在低温与高温环境下的高重复性。输出响应频率可达50Hz，如需更高的响应频率我司可根据用户定制。产品属于真正工业级产品，性能可靠，扩展性好。适合应用于各种恶劣工业控制环境。
产品特性

★ 单/双轴倾角测量                          ★ 量程±1～±35°可选                                            ★ 尺寸：90×50×34mm
 ★ DC 9～36V宽电压输入                 ★ 宽温工作-40～+85℃                                         ★ 分辨率0.001°
 ★ IP67防护等级                               ★ 高抗振性能>2000g                                             ★ 防水航空插头
咨询详情
产品特点
★ 单/双轴倾角测量 ★ 量程±1～±35°可选 ★ 尺寸：90×50×34mm

★ DC 9～36V宽电压输入 ★ 宽温工作-40～+85℃ ★ 分辨率0.001°

★ IP67防护等级 ★ 高抗振性能>2000g ★ 防水航空插头

规格参数

性能指标

HCA516/526T-C1	条件	参数		单位
测量范围		±10	±35	°
测量轴		X /XY	X /XY	轴
分辨率		0.001	0.001	°
测量精度	@25℃	0.005	0.01	°(RMS)
长期稳定性		0.01	0.02	°
零点温度系数	-40～85℃	±0.002	±0.002	°/℃
灵敏度温度系数	-40～85℃	≤50	≤50	ppm/℃
上电启动时间		0.5	0.5	S
响应频率		20	20	Hz
输出速率	5Hz、15Hz、35Hz、50Hz可设置
输出信号	CAN OPEN
电磁兼容性	依照EN61000和GBT17626
平均无故障工作时间	≥98000小时/次
绝缘电阻	≥100兆欧
抗冲击	100g@11ms、三轴向(半正弦波)
抗振动	10grms、10～1000Hz
防水等级	IP67

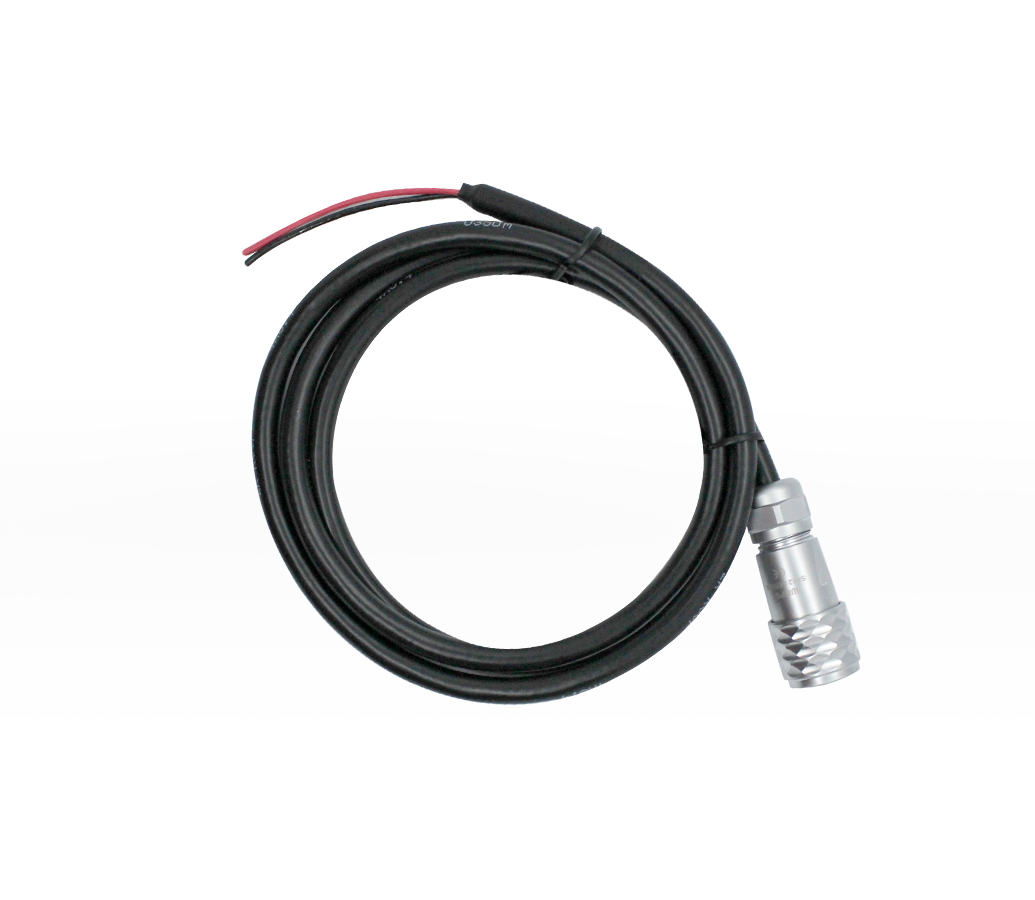

电缆线	标配1米长度、耐磨、宽温、屏蔽电缆线4*0.4mm2航空连接器
重量	≤250g(不含电缆线)

产品电气参数

参数	条件	最小值	典型值	最大值	单位
供电电压	标准	9	12、24	36	V
	可定制		其它电压		V
工作电流	无负载		50		mA
工作温度		-40		+85	℃
存储温度		-40		+85	℃

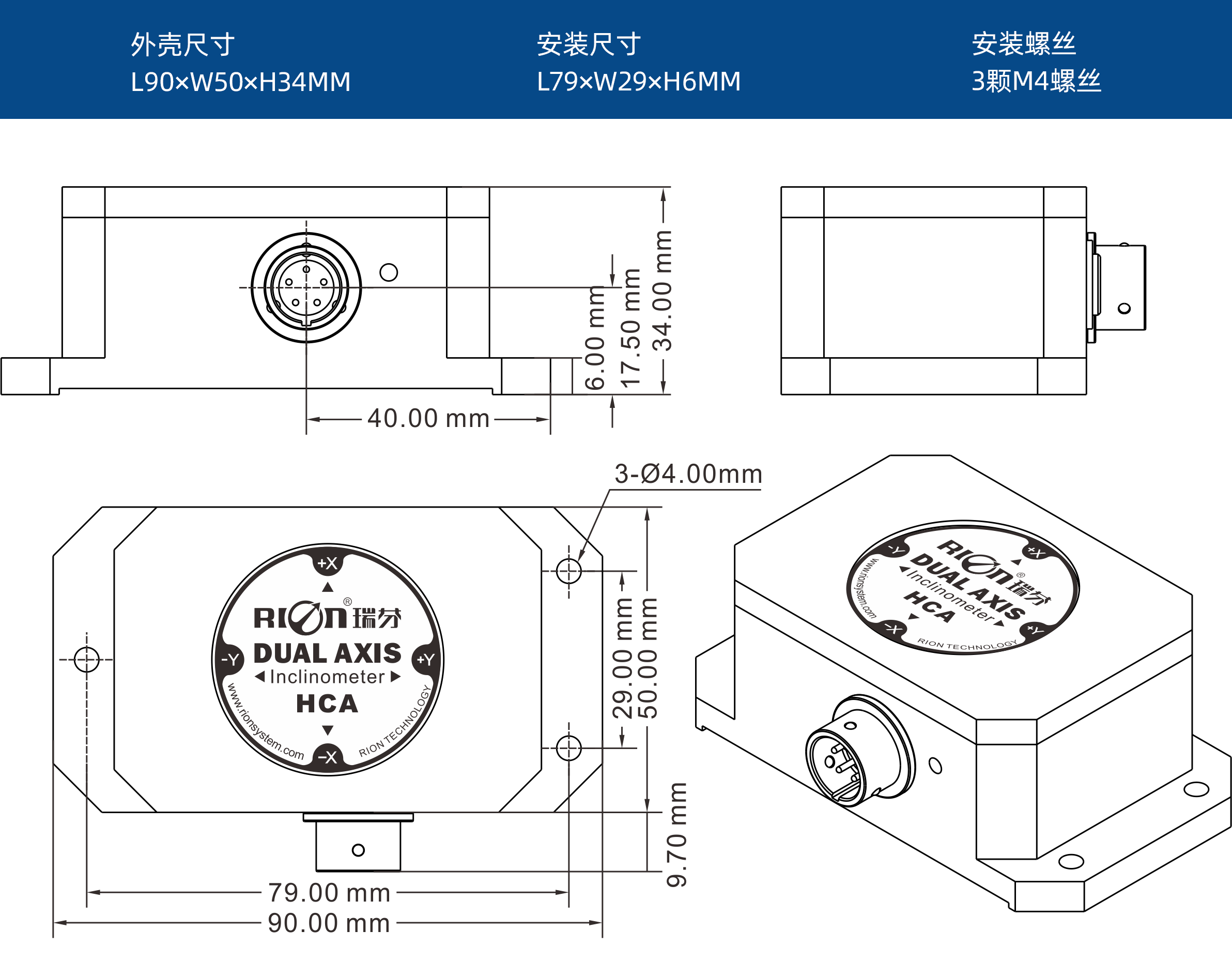

尺寸图
典型应用
风力发电监测

桥梁与大坝监测

工程车辆调平

高铁铁轨监测

地卫星通讯车辆

地质设备倾斜监测
