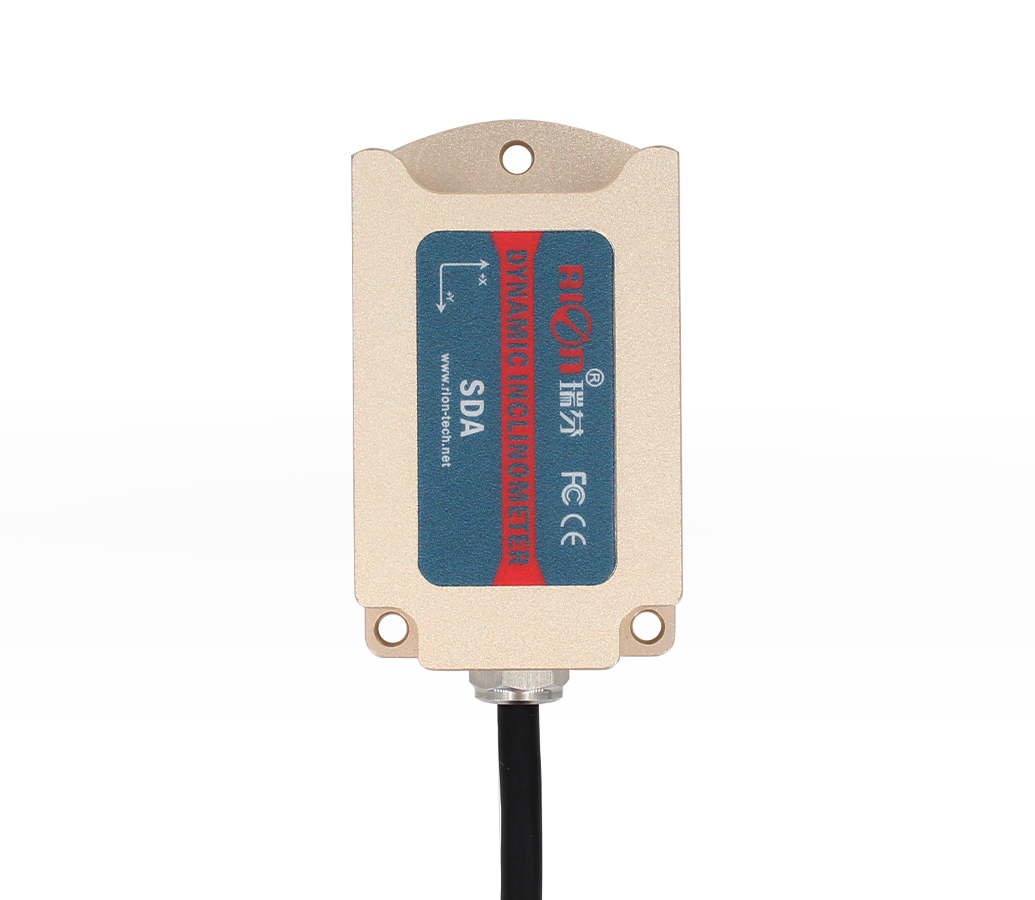

SDA118T/SDA128T
电流输出倾角传感器SDA118T/SDA128T是一款工业级电流输出型倾角仪，高抗震性能，保障物体的精度测量；标准电流4～20mA输出，同时输出双轴的倾斜度，可长距离传输达2000米。输出信号抗干扰性强，专应用于恶劣环境工作的工程机械设备。产品采用新型的MEMS传感生产工艺生产，对温度误差和非线性误差做出了精而准的补偿和修正，小量程精度高达0.05°，准确度高、体积小、封装工艺高、承受冲击震动能力佳，产品内置抗射频，采用抗电磁干扰电路，尤其适合应用地下非开挖型机械及其它恶劣工业环境。该产品除了比市场普通产品技术参数好之外，在产品的可靠性与稳定性上也采用工业应用级别MCU、三防PCB板、进口电缆、宽温屏蔽金属外壳等各种措施来提高产品的工业级别。 -
产品特点
★ 单/双倾角测量 ★ 量程±1～±90°可选 ★ 分辨率0.01°
★ 宽电压输入9～36V ★ 输出方式4～20mA ★ 宽温工作-40～+85℃
★ IP67防护等级 ★ 高抗振性能>2000g ★ 尺寸72.62×42×23.1mm（可定制） -
规格参数
性能指标
SDA118/128T
条件
参数
单位
测量范围
±10
±30
±60
±90
±180
°
测量轴
X Y
X Y
X Y
X Y
X
轴
零点输出
0°的输出
12
12
12
12
12
mA
分辨率
0.01
0.01
0.02
0.03
0.05
°
测量精度（RMS）
@25℃
0.03
0.05
0.06
0.08
0.1
°
长期稳定性
0.05
0.05
0.05
0.05
0.05
°
零点温度系数
-40～85℃
±0.006
±0.006
±0.006
±0.006
±0.006
°/℃
灵敏度温度系数
-40～85℃
≤100
≤100
≤100
≤100
≤100
ppm/℃
上电启动时间
0.5
0.5
0.5
0.5
0.5
S
响应时间
0.02
0.02
0.02
0.02
0.02
S
响应频率
1～20
1～20
1～20
1～20
1～20
Hz
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防水等级
IP67
电缆线
标配1米长度、耐磨、防油、宽温、屏蔽电缆线
重量
≤180g(不含电缆线)
产品电气参数
参数
条件
最小值
典型值
最大值
单位
供电电压
标准
9
12、24
36
V
工作电流
50
mA
输出负载
电阻性
400
1000
Ω
工作温度
-40
+85
℃
存储温度
-40
+85
℃
-
尺寸图
参数
