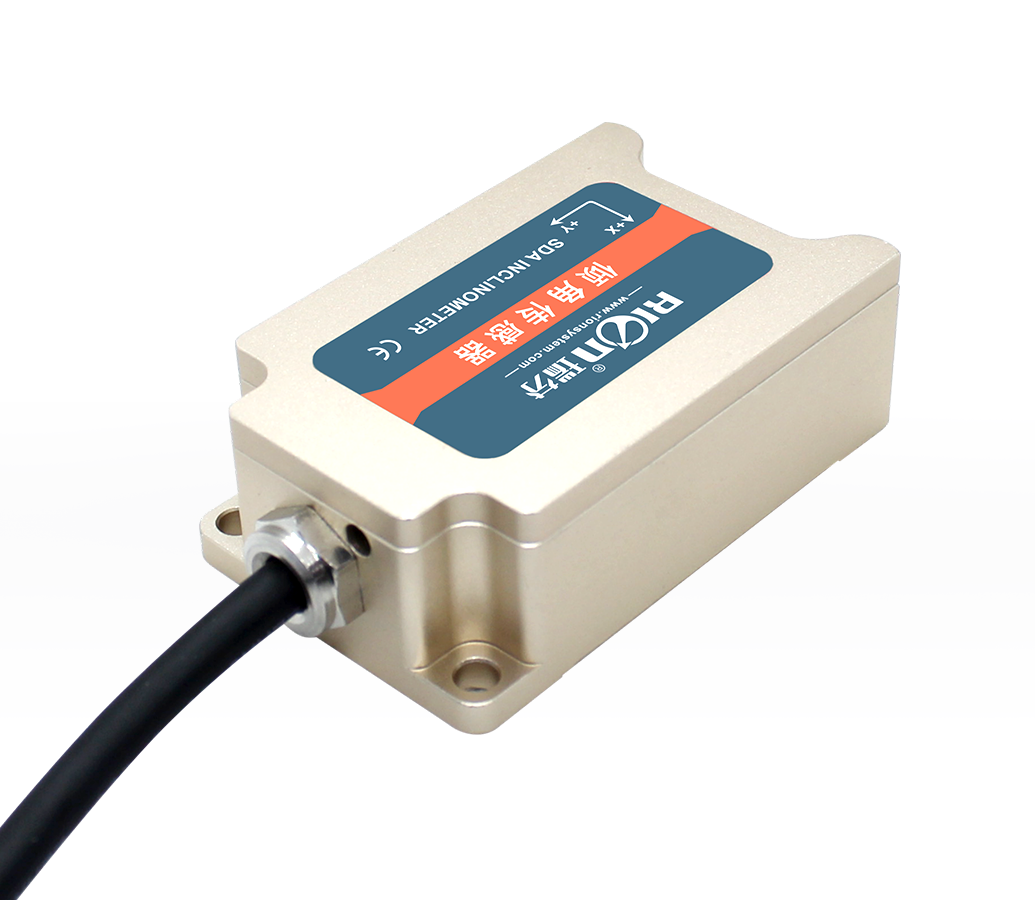

SDA110T/SDA120T
电压输出型倾角传感器SDA120T是一款电压输出的倾角传感器，能同时输出两个方向轴的倾斜度，用户只需采集传感器的电压值就可计算出当前物体的倾斜度。内置(MEMS)微型固体摆捶，通过测量静态重力场变化，转换成倾角变化，变化通过电压（0-5V）方式输出。主要用来测量物体与水平面的倾斜。 本产品采用非接触式测量原量，能实时输出当前的姿态倾角，使用简单，无需找回相对变化变的两个面安装。新型的MEMS传感生产工艺生产，精度高、体积小、抗外界电磁干扰能力强、承受冲击震动能力强。是工业设备，平台测量姿态的理想选择！ -
产品特点
★ 单/双轴倾角测量 ★ 量程±1～±90°可选 ★ 精度：0.05°
★ 宽电压输入9～36V ★ 输出方式0～5V ★ 宽温工作-40～+85℃
★ IP67防护等级 ★ 高抗振性能>2000g ★ 分辨率0.01° -
规格参数
性能指标
SDA110T/120T
条件
参数
单位
测量范围
±10
±30
±60
±90
±180
°
测量轴
X/XY
X/XY
X/XY
X/XY
X
轴
零点输出
0°的输出
2.5
2.5
2.5
2.5
2.5
V
分辨率
0.01
0.01
0.02
0.03
0.05
°
测量精度
@25℃
0.05
0.05
0.06
0.08
0.1
°
长期稳定性
0.05
0.05
0.05
0.05
0.05
°
零点温度系数
-40～85℃
±0.006
±0.006
±0.006
±0.006
±0.006
°/℃
灵敏度温度系数
-40～85℃
≤100
≤100
≤100
≤100
≤100
ppm/℃
上电启动时间
0.5
0.5
0.5
0.5
0.5
S
响应时间
0.02
0.02
0.02
0.02
0.02
s
响应频率
1～20
1～20
1～20
1～20
1～20
Hz
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防水等级
IP67
电缆线
标配1米长度、耐磨、防油、宽温、屏蔽电缆线
重量
125g(不含电缆线)
产品电气参数
参数
条件
最小值
典型值
最大值
单位
供电电压
标准
9
12、24
36
V
可选装
5
V
工作电流
30
mA
输出负载
电阻性
10
kΩ
电容性
20
nF
工作温度
-40
+85
℃
存储温度
-40
+85
℃
-
尺寸图
参数
