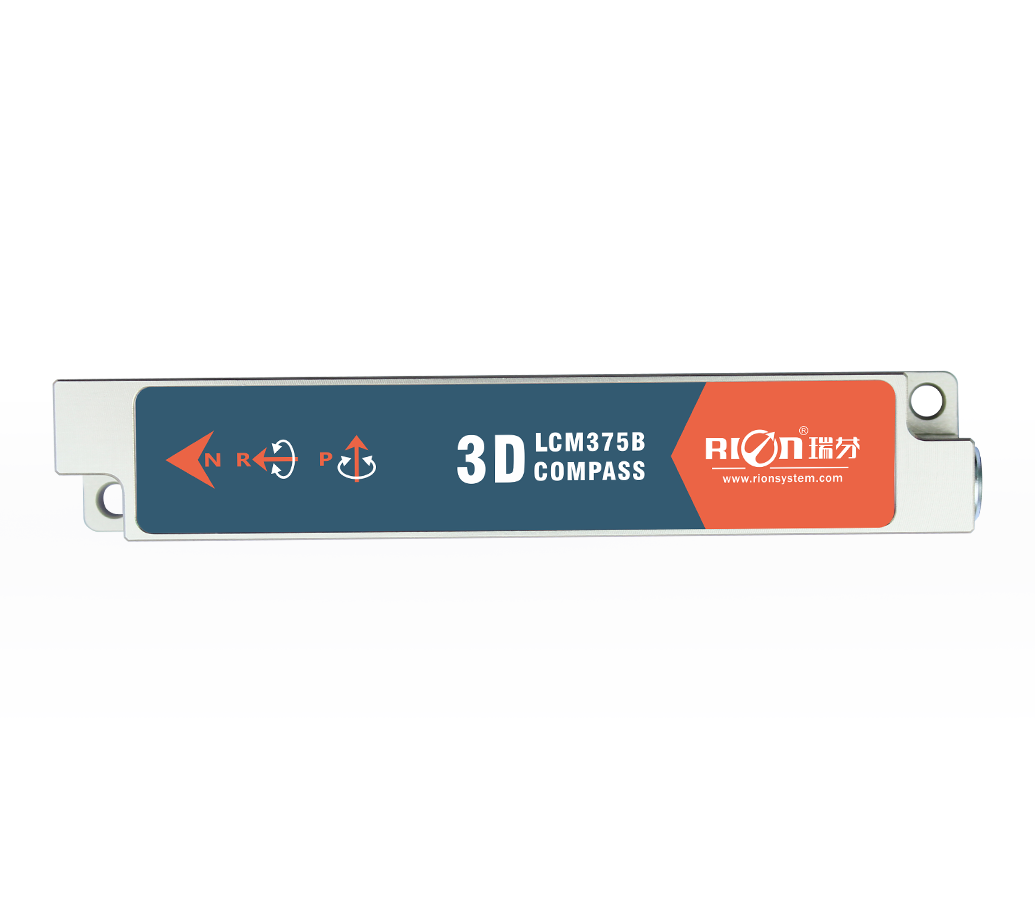

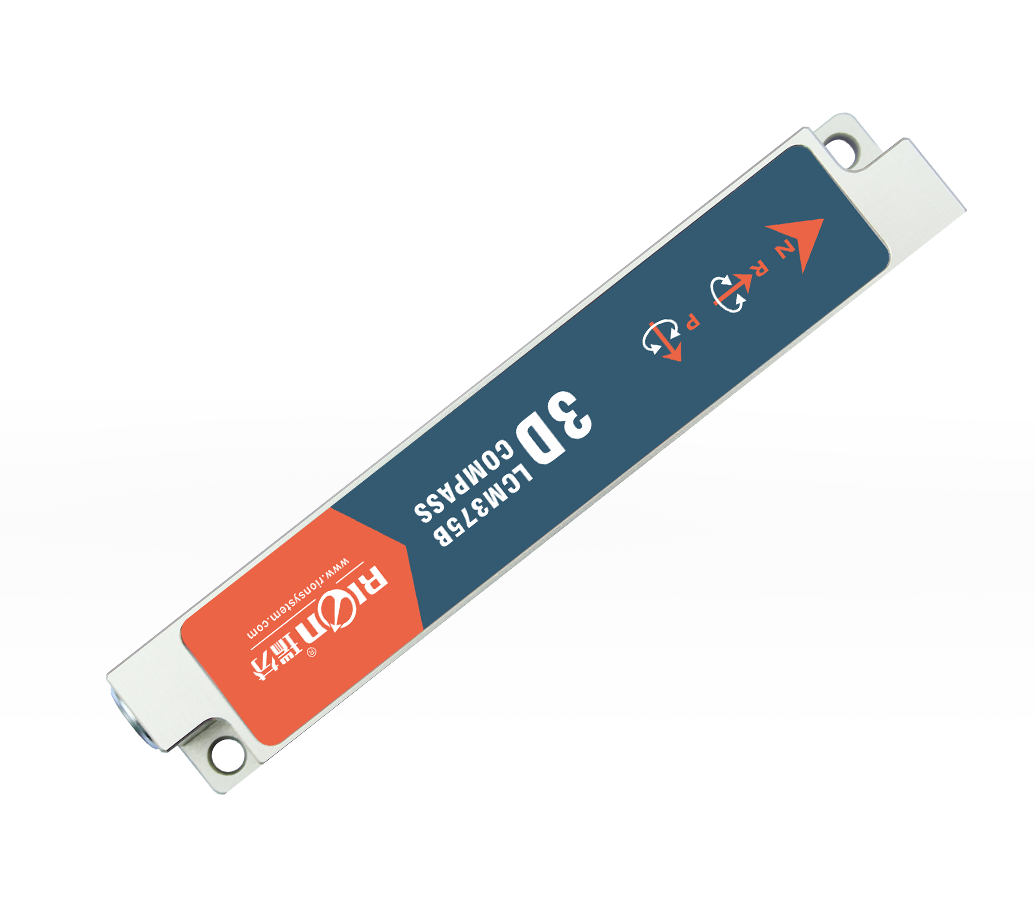

LCM375B-N

参数指标

罗盘航向参数

最佳航向精度

0.5°

分辨率

0.1°

罗盘倾角参数

俯仰精度

0.1°<15°（测量范围）

0.1°<30°（测量范围）

0.1°<60°（测量范围）

0.2°<85°（测量范围）

俯仰倾斜范围

±85°

横滚精度

0.1°<15°（测量范围）

0.1°<30°（测量范围）

0.1°<60°（测量范围）

0.2°<180°（测量范围）

横滚倾斜范围

±180°

分辨率

0.1°

校准

硬铁校准

有

软铁校准

有

磁场干扰校准方法

平面旋转校准 / 多点校准（可选）

物理特性

单板尺寸

L76×W16.5×H8.95mm

单板重量

≤10g(不含端子线)

单板端子线

30cm端子线

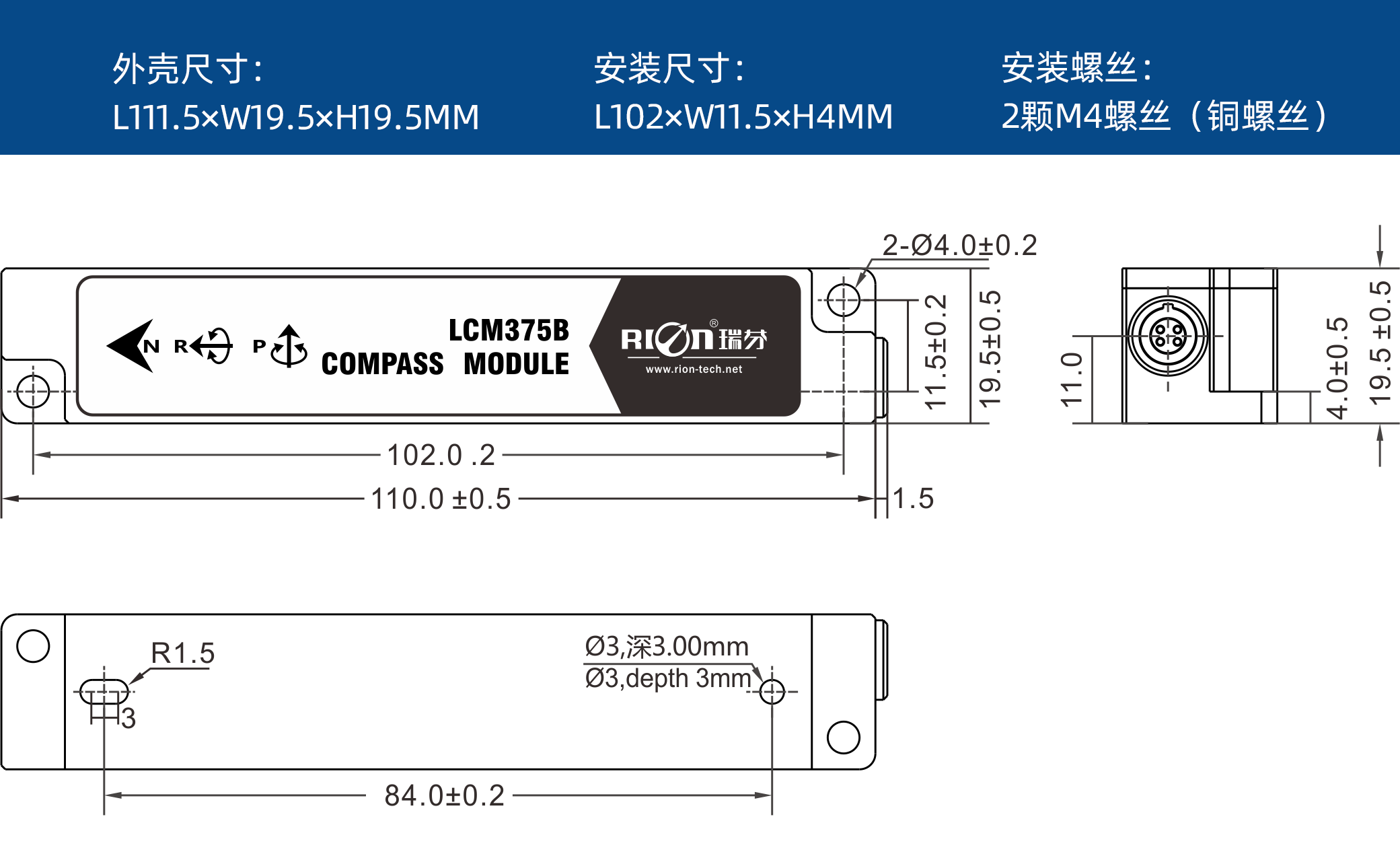

外壳封装尺寸

L111.5×W19.5×H19.5mm

外壳封装重量

≤85g(不含电缆线)

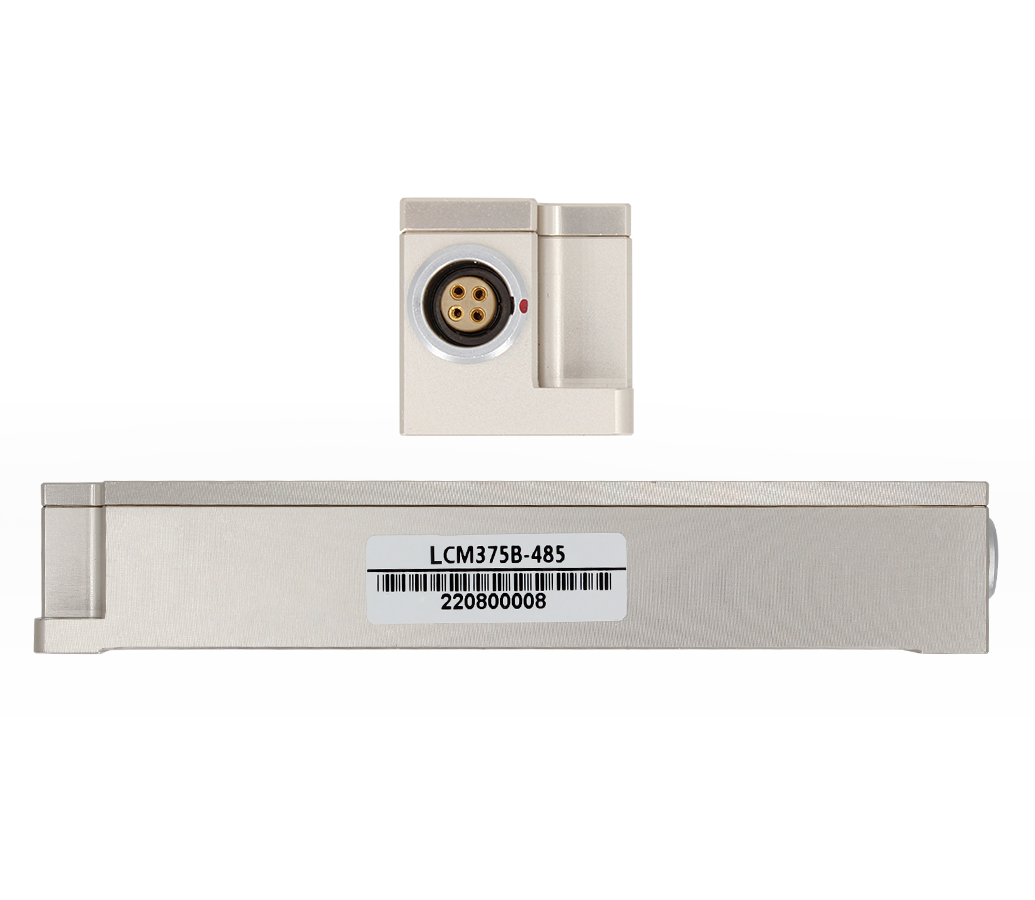

外壳连接器电缆线

标配1米5芯航插连接器电缆线

输出接口

RS232/RS485/TTL （可选）

接口特性

启动延迟

<50毫秒

最大输出速率

20Hz/s

通信速率

9600到115200baud（默认9600）

输出格式

二进制高性能协议

电源

供电电压

（默认）直流+5V

电流(最大)

8mA

理想模式

7mA

休眠模式

430UA

环境

操作范围

-40℃～+85℃

储存温度

-40℃～+85℃

抗振性能

100g

防护性能

IP67

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间MTBF

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10～1000Hz
