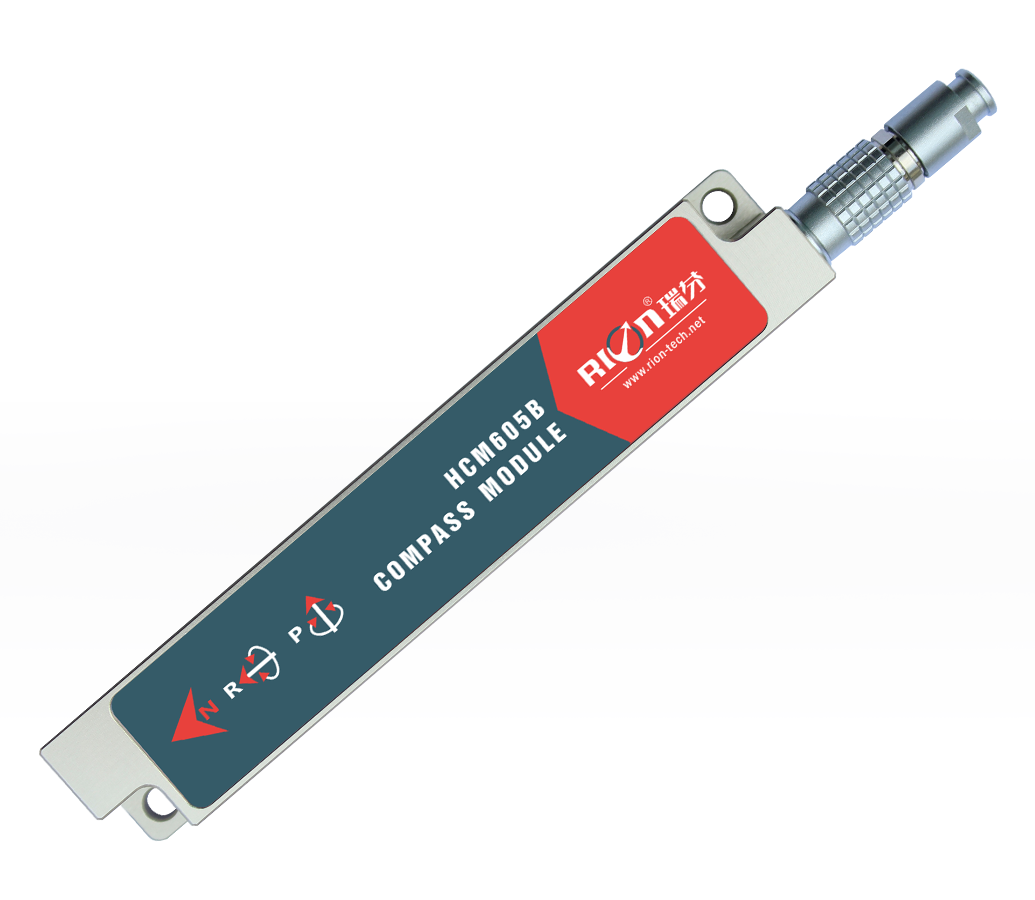

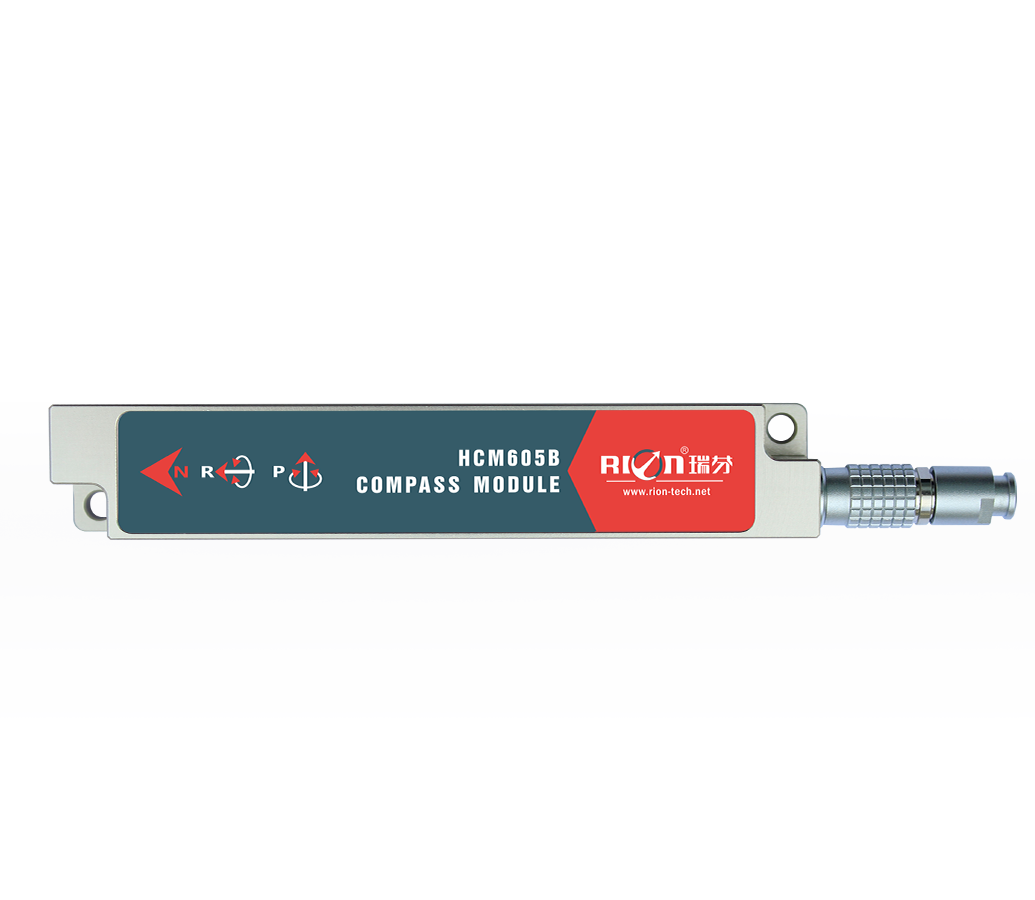

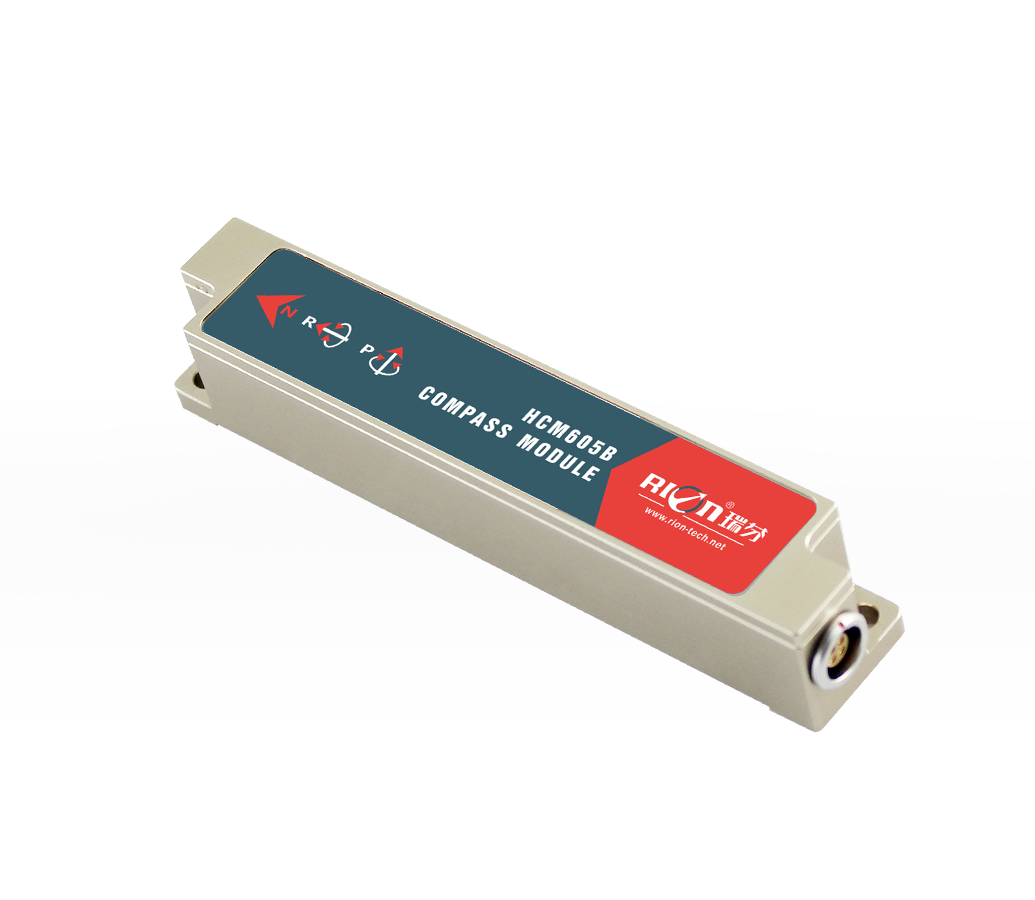

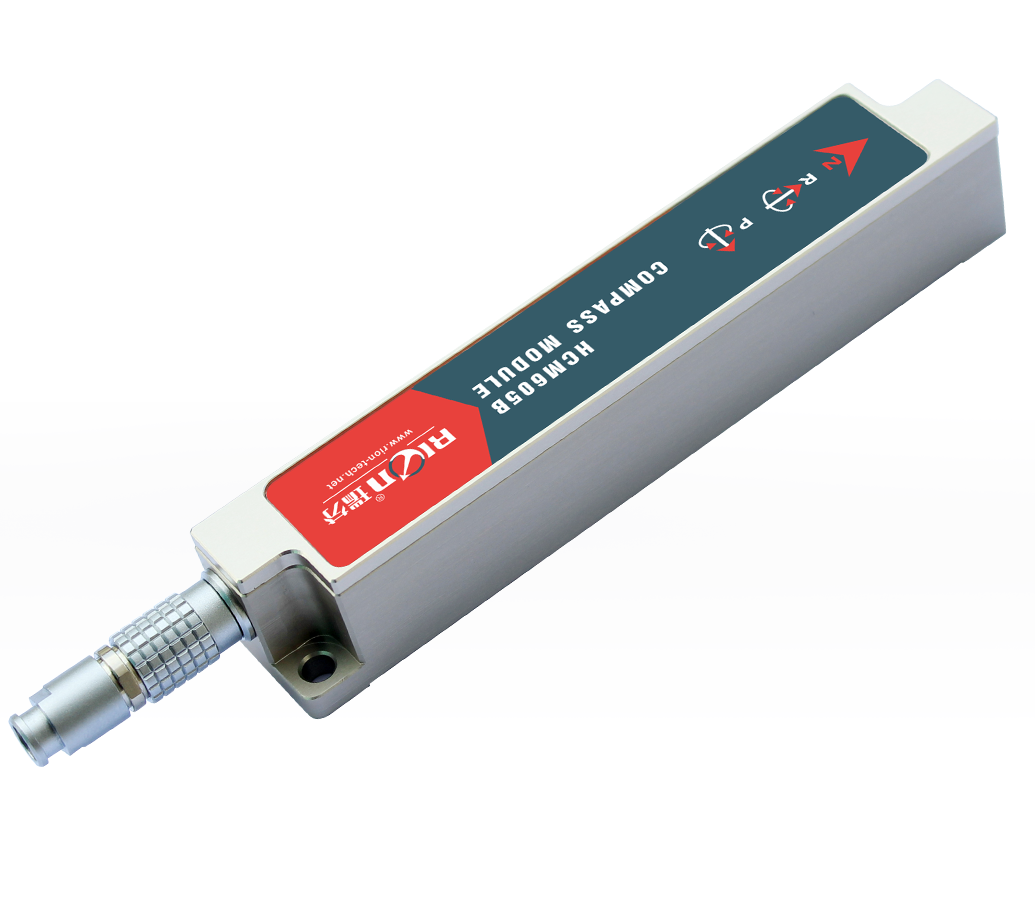

HCM605B

参数指标

罗盘航向参数

航向精度

0.5°

分辨率

0.1°

罗盘倾角参数

俯仰精度

0.1°<15°（测量范围）

0.1°<30°（测量范围）

0.1°<60°（测量范围）

0.2°<85°（测量范围）

俯仰倾斜范围

±85°

横滚精度

0.1°<15°（测量范围）

0.1°<30°（测量范围）

0.1°<60°（测量范围）

0.2°<180°（测量范围）

横滚倾斜范围

±180°

分辨率

0.1°

校准

硬铁校准

有

软铁校准

有

磁场干扰校准方法

水平转动360°；垂直转动（可选）

选

物理特性

连接器电缆线

5PIN快速插拔连接器，标配1米电缆线

输出接口

RS232/RS485/TTL（可选）

接口特性

启动延迟

<50毫秒

输出速率(MAX)

20Hz/s

通信速率

2400到115200baud（默认9600）

输出格式

二进制高性能协议

电源

供电电压

（默认）直流+5V

电流(MAX)

30mA

理想模式

26mA

休眠模式

TBD

环境

操作范围

-40℃～+85℃

储存温度

-40℃～+85℃

抗振性能

100g

防护性能

IP67

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间MTBF

≥40000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10～1000Hz

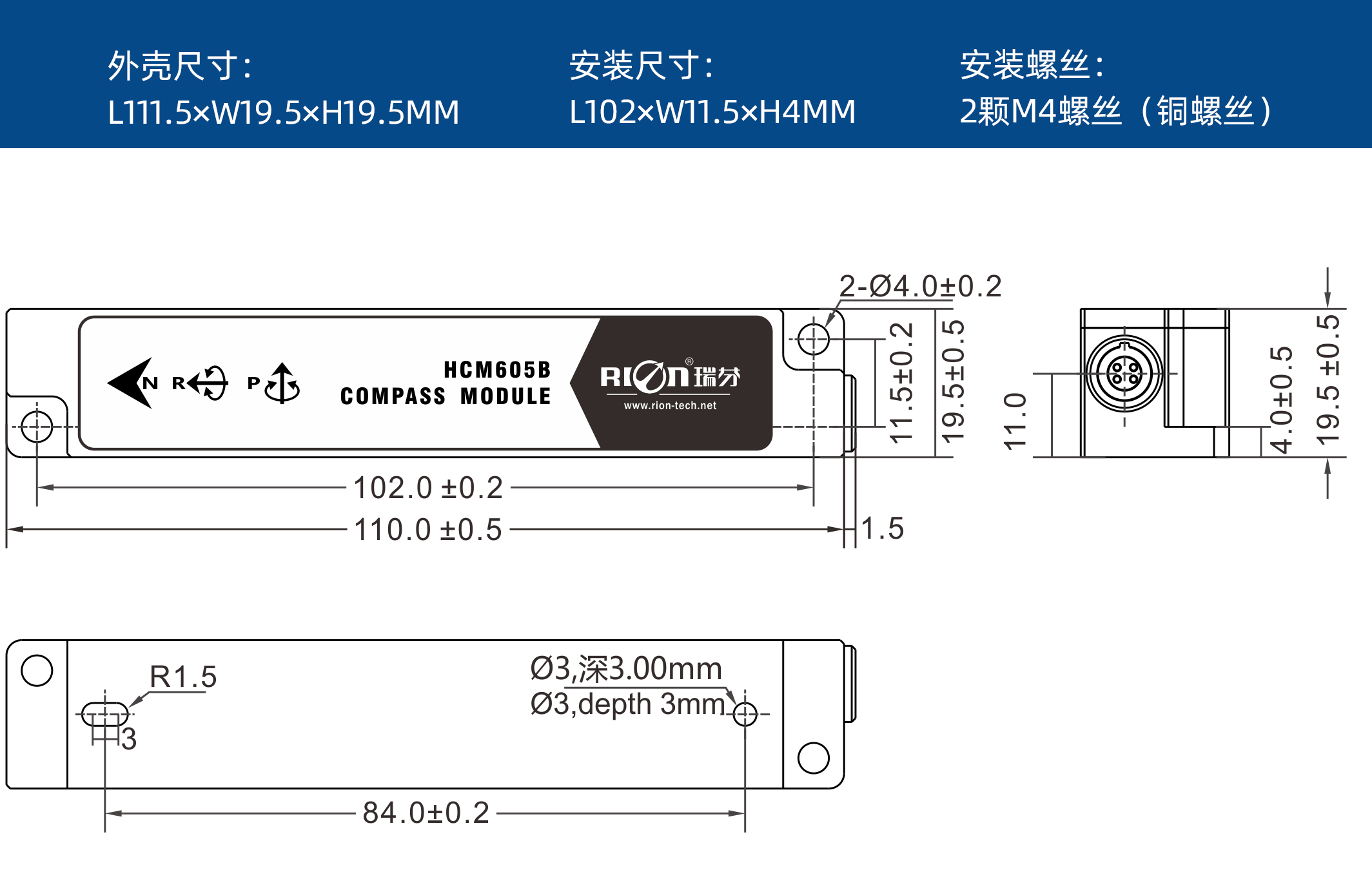

尺寸

外壳尺寸：L111.5×W19.5×H19.5mm，单板尺寸：L76×W16.5×H10mm

重量

外壳重量：≤85g(不含电缆线)，单板重量：≤15g(不含端子线)
