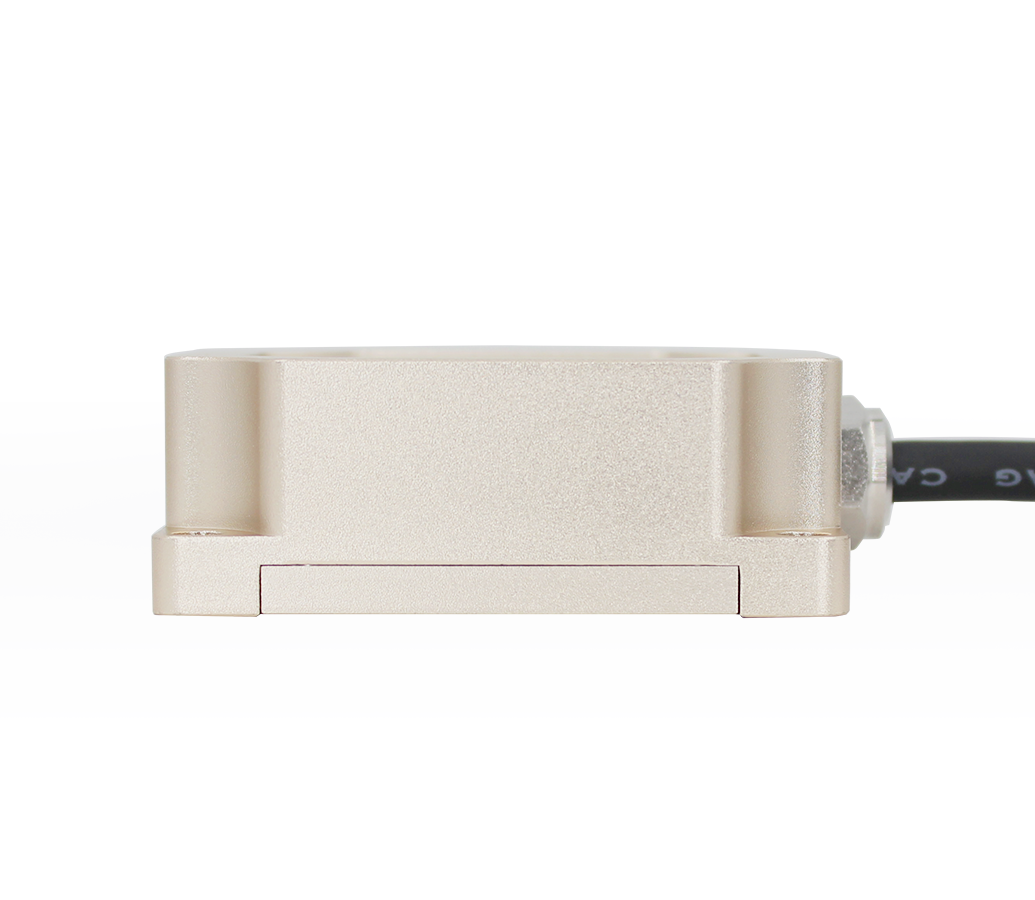

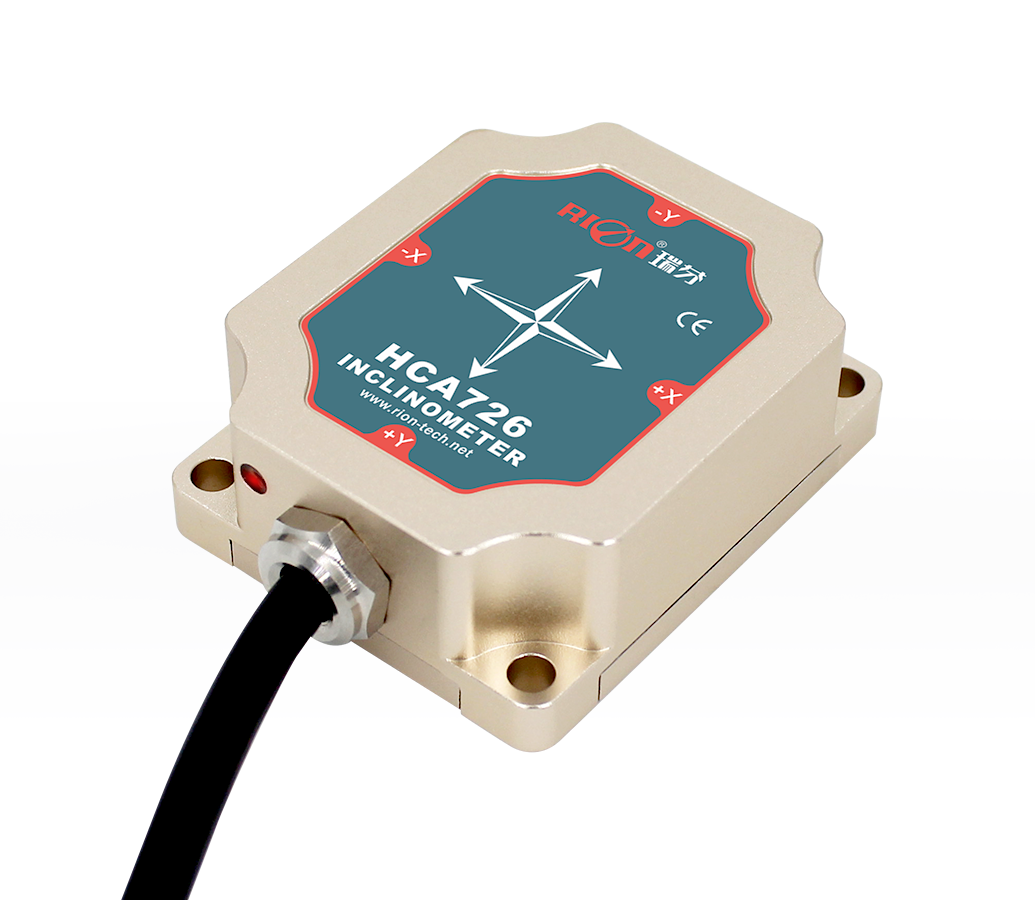

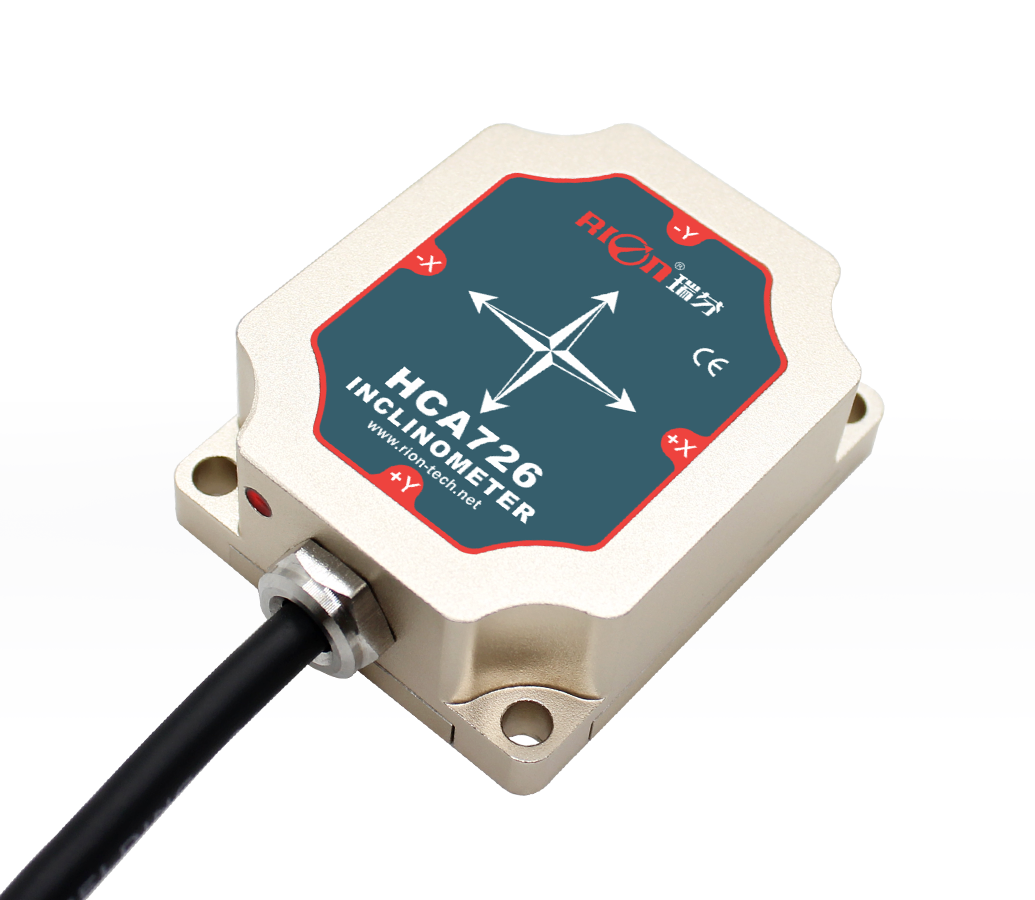

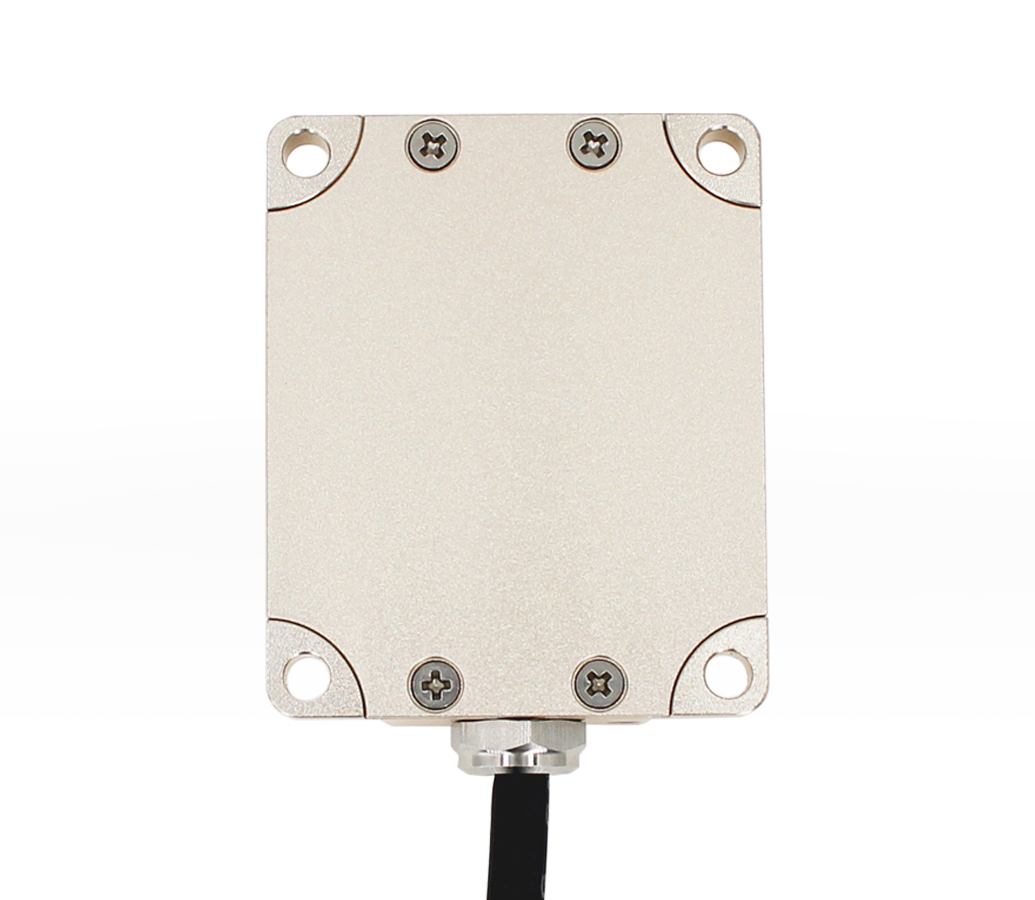

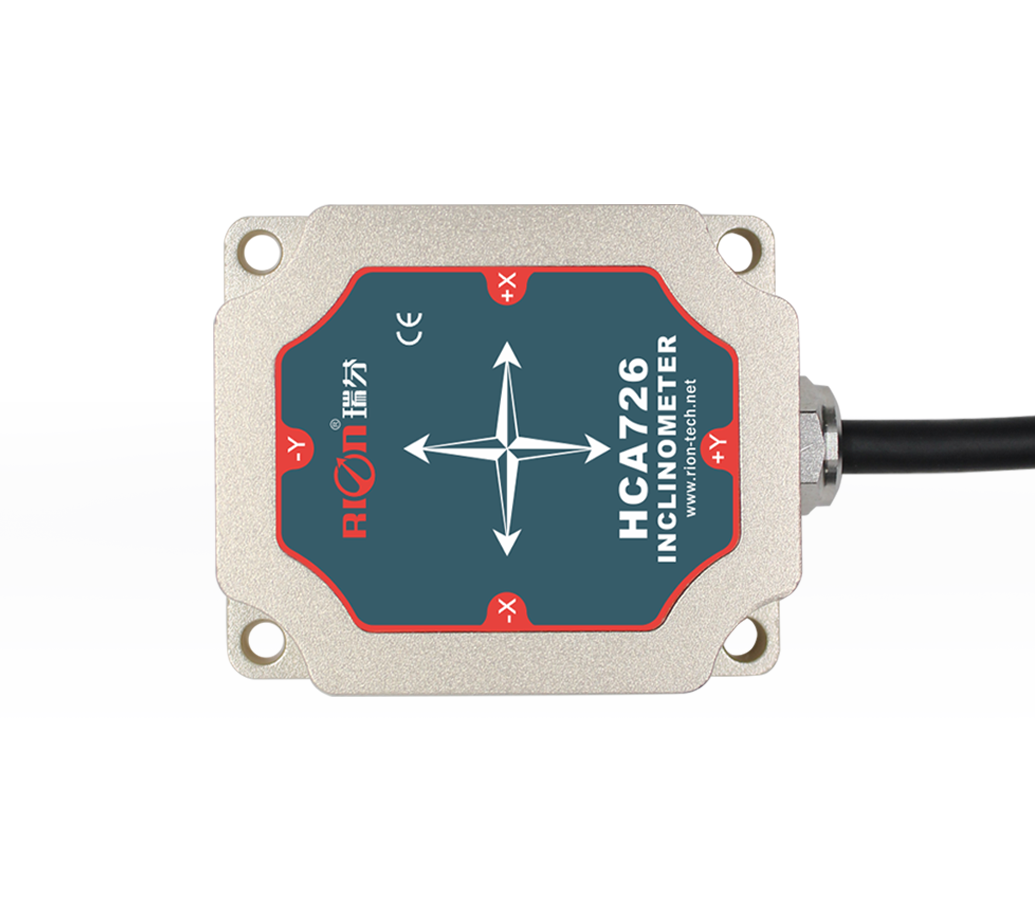

HCA716S/726S
高精度单双轴倾角传感器HCA716/HCA726是瑞芬科技针对工业现场控制领域推出小体积全温补精度高的单/双轴倾角仪，采用RS485/RS232串行通行接口。内置精度高的24bit A/D差分转换器，通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。该产品集成高新技MEMS倾角单元，测量范围±180°，全量程精度0.01°，可轻松实现双轴与单轴倾角测量。产品属于真正工业级产品，性能可靠稳定，扩展性好，多种输出可供选择。适合应用于古建筑、危房、古墙等监测以及大量程精度高的测量工业现场。 -
产品特点
★ 单/双轴倾角测量 ★ 量程±1～±180°可选 ★ 精度：0.008°
★ DC 9～36V宽电压输入 ★ 宽温工作-40～+85℃ ★ 分辨率0.001°
★ IP67防护等级 ★ 高抗振性能>100g ★ 直接引线式接口 -
规格参数
性能指标
HCA716/HCA726
条件
参数
单位
测量范围
±10
±30
±60
±90
±180
°
测量轴
X Y
X Y
X Y
X Y
X
轴
分辨率
0.001
0.001
0.001
0.001
0.001
°
精度
最大绝对误差
（MAE）
室温
0.008
0.01
0.01
0.02
0.02
°
均方根值误差（RMSE）
室温
0.004
0.005
0.005
0.006
0.006
°
零点温度系数
-40～85℃
±0.0005
±0.0005
±0.0005
±0.0005
±0.0005
°/℃
灵敏度温度系数
-40～85℃
≤0.01
≤0.01
≤0.01
≤0.01
≤0.01
%/℃
上电启动时间
0.5
0.5
0.5
0.5
0.5
S
响应频率
20Hz
输出信号
TTL /RS232 /RS485可选
通信协议
瑞芬68协议/ MODBUS RTU协议 可选
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间MTBF
≥50000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防水等级
IP67
电缆线
标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.2mm2
重量
≤150g(含1米电缆线)
产品电气参数
参数
条件
最小值
典型值
最大值
单位
供电电压
标准
9
12
24
36
V
工作电流
无负载
21
12
mA
工作温度
-40
+85
℃
存储温度
-40
+85
℃
-

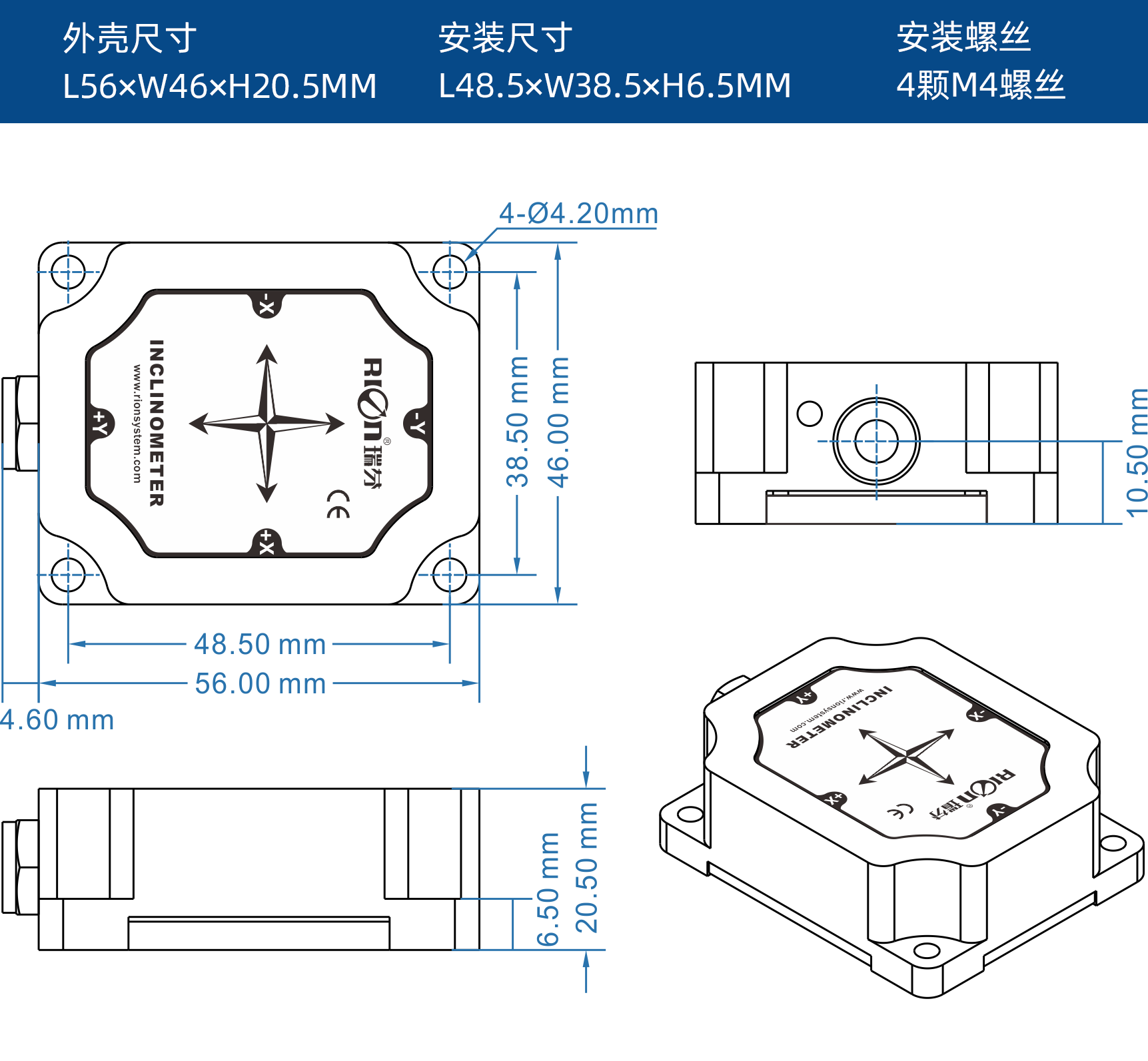

尺寸图
-
典型应用
风力发电监测
桥梁与大坝监测
工程车辆调平
高铁铁轨监测
地卫星通讯车辆
地质设备倾斜监测
