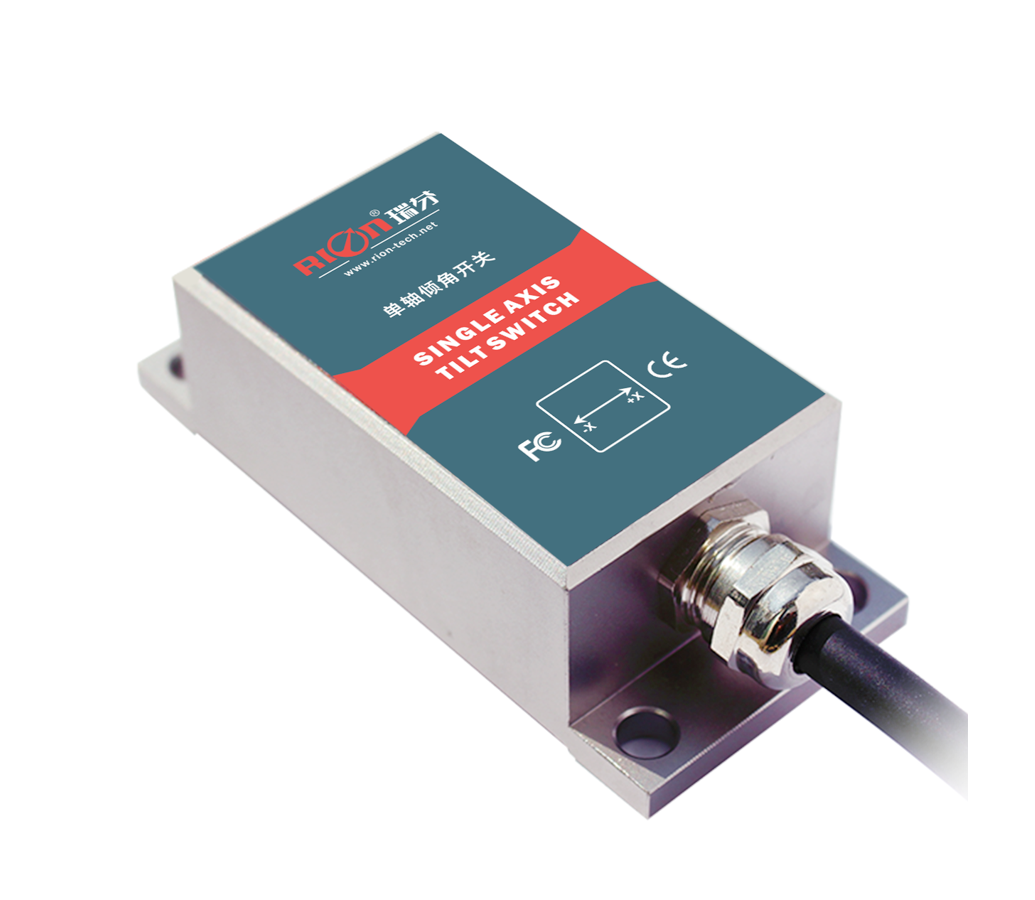

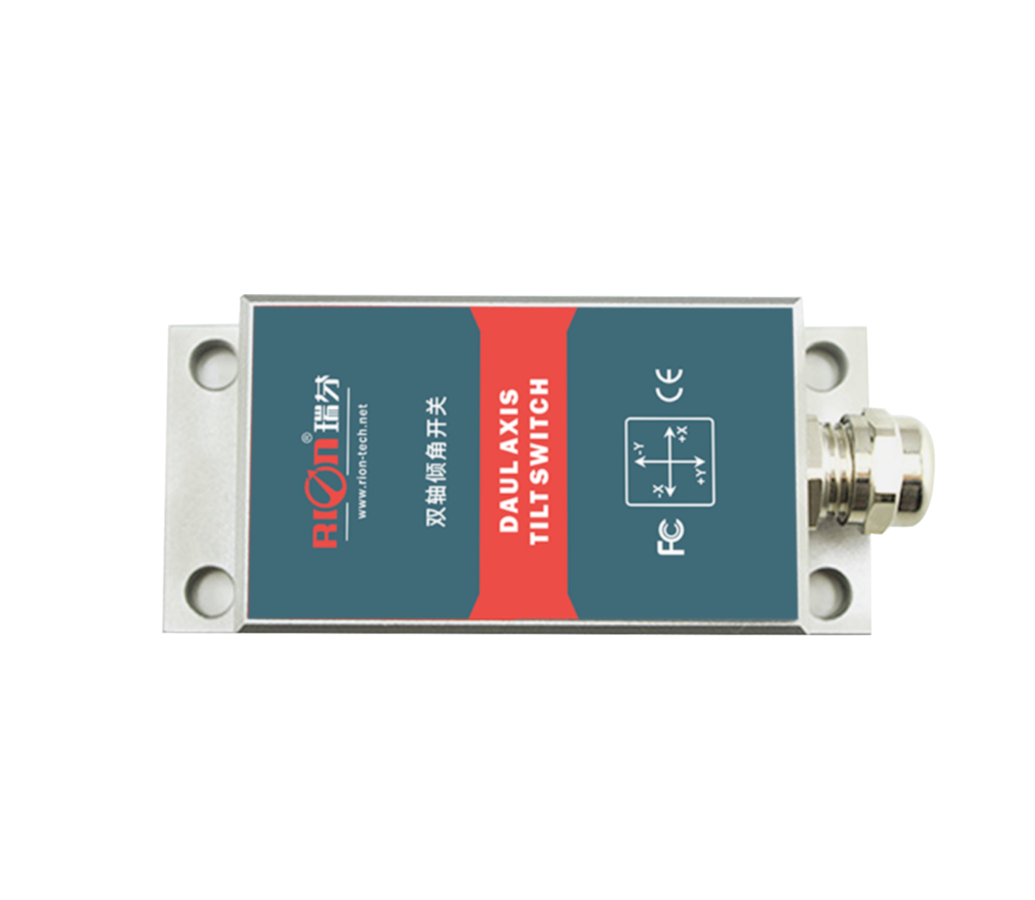

SCA141/142
精密（继电器型）水平控制开关SCA141&SCA142 是瑞芬科技针对水平安全报警与平台调平检测相关行业应用而开发的数字倾角开关，内置继电器输出电路。用户可自行设定报警角度阀值，当超过安全倾角值时会输出一个无缘触点继电器信号（驱动电流1A），打开电子阀进行控制相对应的液压支腿调平。产品设计精密，对温度和线性度进行了再次补偿，集成了短路、瞬间高压、极性、涌浪等全面保护功能，适合各种恶劣工业环境作业。在产品的可靠性与稳定性上也采用工业级MCU、三防PCB板、进口电缆、宽温金属外壳等各种措施来提高产品的工业级别。 -
产品特点
★ 单双轴倾角测量 ★ DC 9～36V宽电压输入 ★ RS232串口输出
★ 继电器输出（常开常闭） ★ 宽温工作-40～+85℃ ★ 分辨率0.01°
★ IP67防护等级 ★ 高抗振性能>2000g ★ 直接引线式接口
★ 客户可自设报警角度值 ★ 带设零度功能 ★ 继电器常开/常闭输出可选 -
规格参数
性能指标
SCA141&SCA142
条件
参数
单位
测量范围
±15
°
测量轴
X轴Y轴
轴
分辨率
0.01
°
测量精度（RMS）
0.05
°
长期稳定性
0.05
°
零点温度系数
-40～85℃
±0.006
°/℃
灵敏度温度系数
-40～85℃
≤100
ppm/℃
上电启动时间
0.1
S
响应时间
0.2
s
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防水等级
直接引线IP67; 航空插头IP65
电缆线
标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2
重量
164g(不含电缆线)
产品电气参数
参数
条件
最小值
典型值
最大值
单位
供电电压
标准
9
12
24
36
V
报警输出电流
500
mA
工作电流
无负载
40
mA
工作温度
-40
+85
℃
存储温度
-40
+85
℃
-

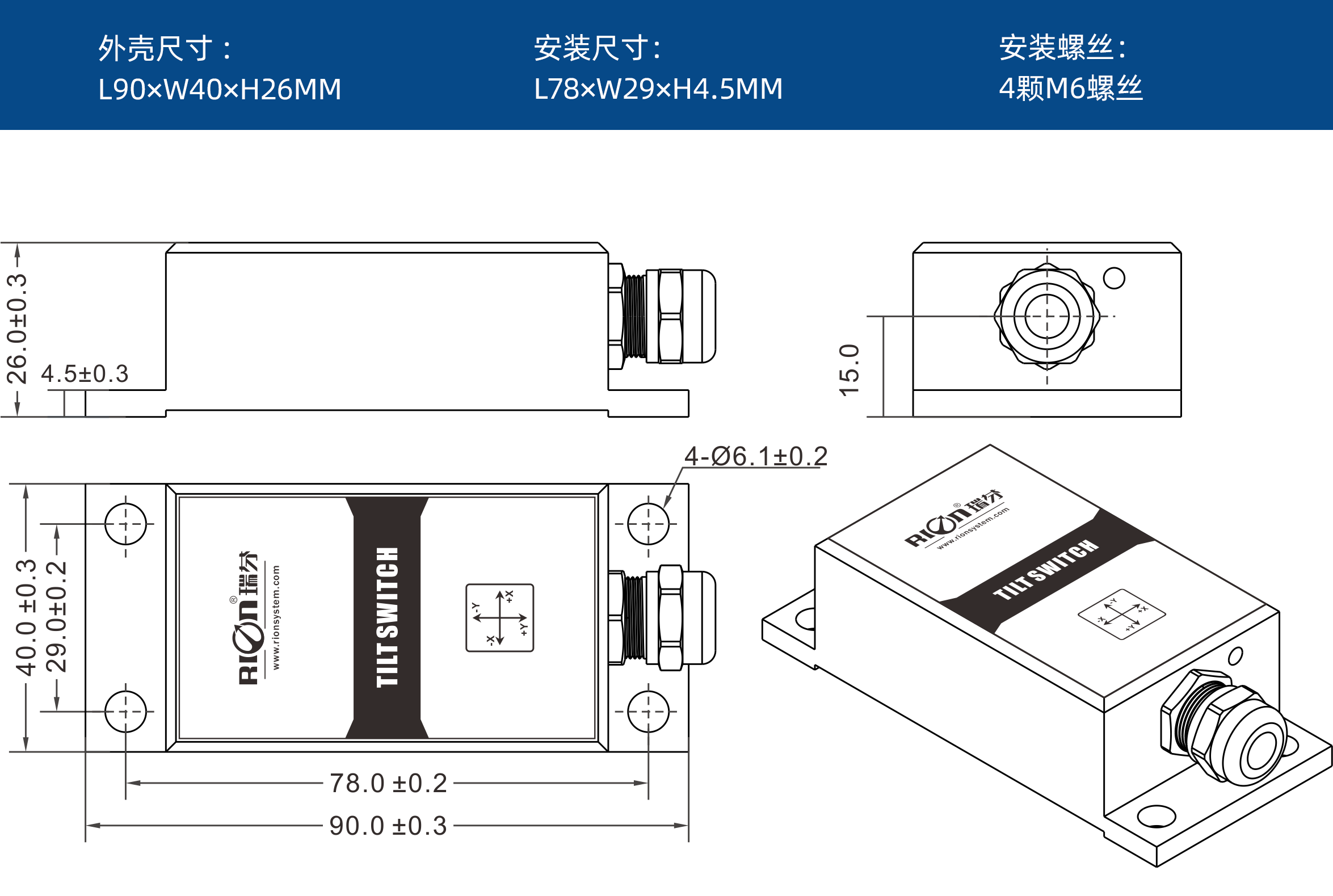

尺寸图
-
典型应用
风力发电监测
桥梁与大坝监测
工程车辆调平
高铁铁轨监测
地卫星通讯车辆
地质设备倾斜监测
铁路轨距尺、轨距仪测平相关产品推荐
