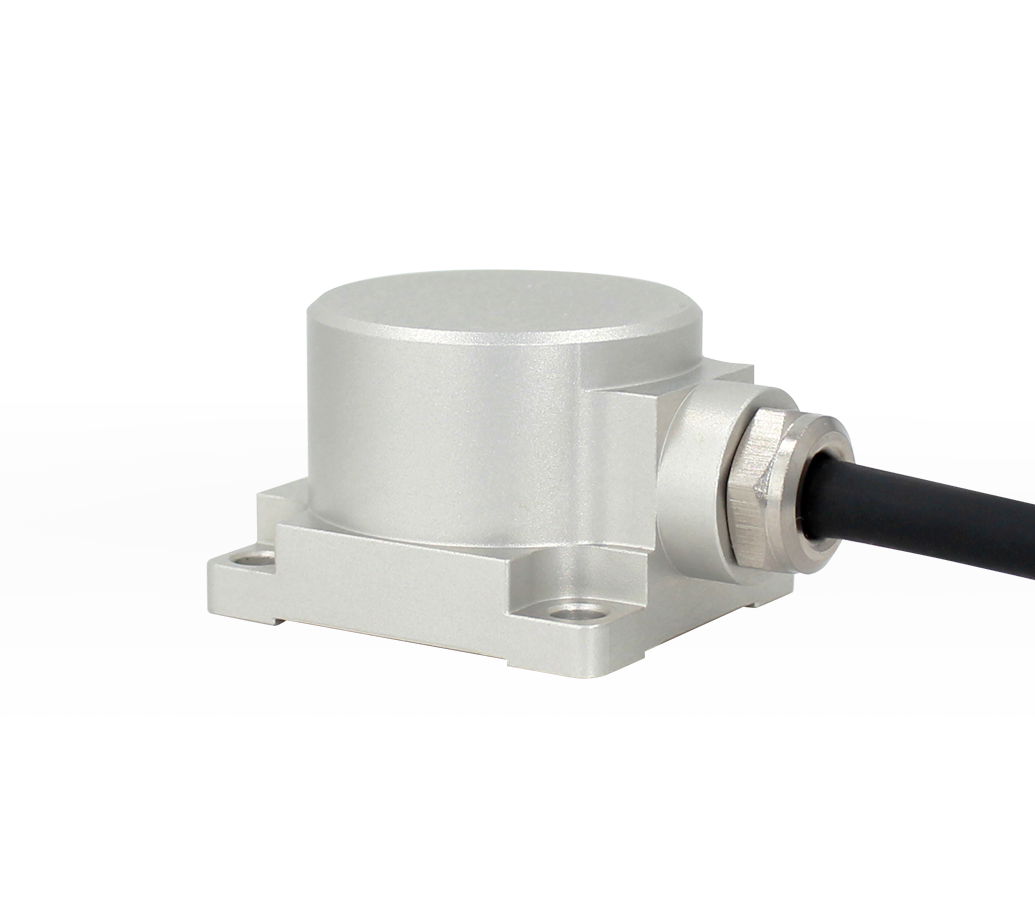

AKM398
MEMS电流型加速度计AKM398三轴向加速度计是瑞芬科技自主研发生产的应用广泛的加速度传感器系列产品，可适用于振动测试，撞击测试等多个领域。产品采用模拟电流输出，可设不同的地址码，多个传感器长距离串联一起使用，便于多点测量和数据分析。AKM398为单晶硅电容式传感器，由一片经过微机械处理的硅芯片，用于信号调整的低功率ASIC，用于存储补偿值的微处理器，及温度传感器组成。此产品功耗低，经过标定，结构坚固，输出稳定。新的电子配置为复位提供固态电源，为过电提供全面保护。此系列产品具有结构坚固、功耗低、偏差稳定性优异等特点，保证了杰出的输出可靠性。 -
产品特点
★ 三轴(X、Y、Z) ★ 输出电流：4-20mA
★ 供电电压：9~36V ★ 工作温度：-40°C~+85°C
★ 存储温度：-40°C~+85°C ★ 优异的偏差稳定性，环境性能好（冲击，振动和温度） -
规格参数
性能指标
AKM398
参数
单位
测量范围
±2
±4
±8
±10
±20
±40
g
偏差标定
<1
<1
<1
<1
<1
<1
mg
测量轴向
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
轴
上/掉电重复性
<2
<2
<2
<2
<2
<2
mg(max)
灵敏度（±10%）
4
2
1
0.8
0.4
0.2
mA/g
偏差温度系数
0.01
0.01
0.01
0.05
0.05
0.05
%/℃
分辨率/阈值
(@ 1Hz)
< 1
< 1
< 1
< 1
< 1
< 1
mg(max)
非线性度
<0.5
<0.5
<0.8
<1
<1
<1
% FS(max)
响应频率
500
500
500
500
500
500
Hz
带宽（3DB）
1000
1000
1000
1000
1000
1000
Hz
交叉轴灵敏度
1
1
1
2
2
2
%
横向振动灵敏度比
1
1
2
5
5
5
%
共振频率
2.4
2.4
2.4
5.5
5.5
5.5
kHz
噪音密度
21
21
21
86.6
86.6
86.6
μg/√Hz
0g 输出 12mA
<0.005
<0.005
<0.005
<0.003
<0.003
<0.003
mA
输出电流
4~20mA
输入（VDD_VSS）
9-36 VDC
运行电流消耗
<60mA @ 12 VDC
防护等级
IP67
材质
航天铝
重量
产品净重：≤116g、磁吸底座：≤50g
产品尺寸
产品尺寸：L36×W32×H24mm
磁性吸附底板尺寸：L36×W32×H8.1mm
注：不能长时间超量程使用。 -

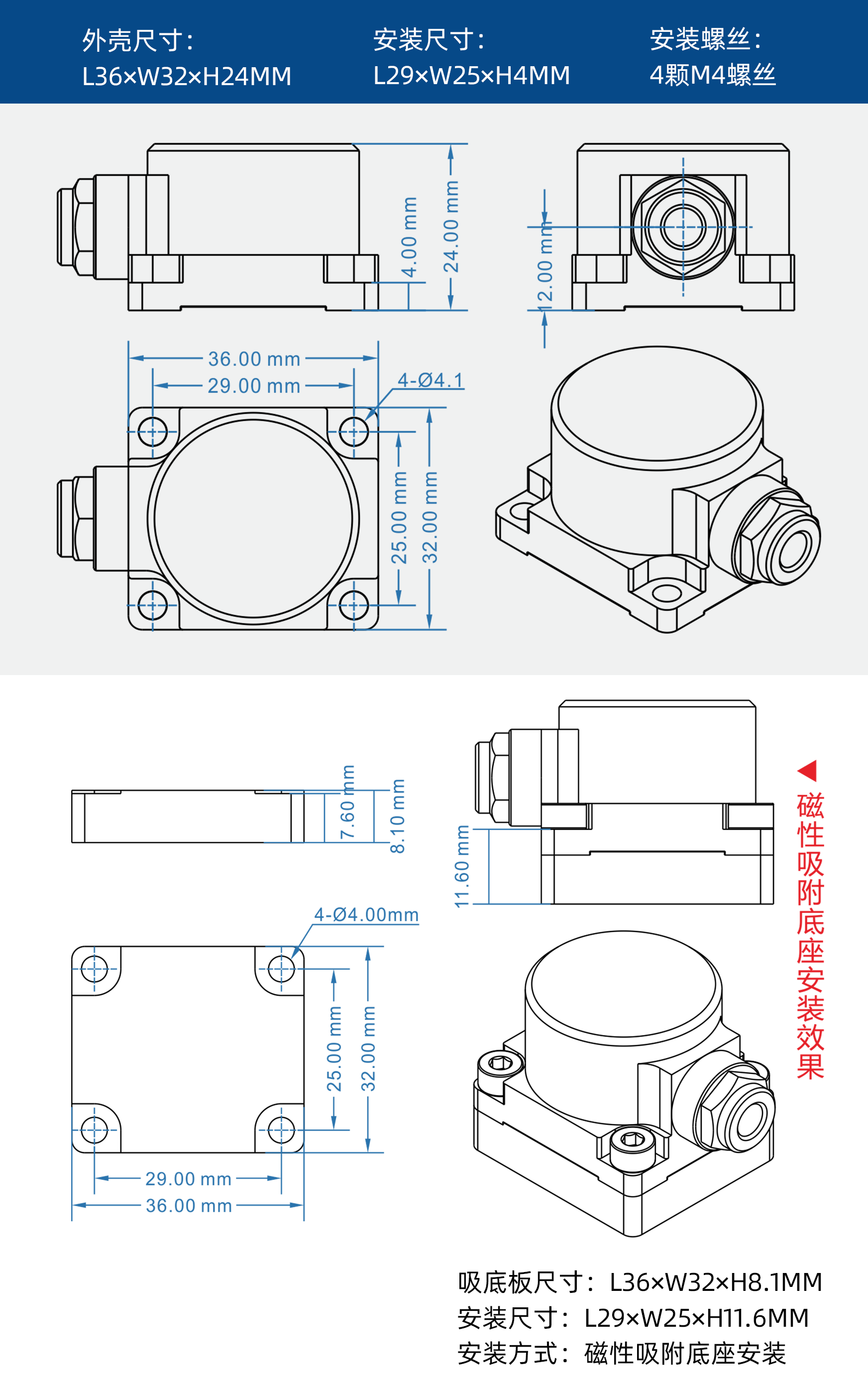

尺寸图
-
典型应用
坠机记录、疲劳监测和预测
风力发电
高速铁路故障检测
医疗设备
压路机
大型机械、发动机相关产品推荐
