AKG392
MEMS数字型加速度计AKG392三轴向加速度计是瑞芬科技自主研发生产的应用广泛的加速度传感器系列产品，可适用于振动测试,撞击测试等多个领域。产品采用数字接口输出，RS232/485/TTL可选，可设不同的地址码，多个传感器长距离串联一起使用，便于多点测量和数据分析,内部FFT处理，可直接输出物体振动频率，速度及振幅，方便用户分析数据。客户可根据物体实际频率，更改采样频率，以提高频率测量精确度。AKG392为单晶硅电容式传感器，由一片经过微机械处理的硅芯片，用于信号调整的低功率ASIC，用于存储补偿值的微处理器，及温度传感器组成。此产品功耗低，经过标定，结构坚固，输出稳定。新的电子配置为复位提供固态电源，为过电提供保护。在全量程范围内比例因子的长期稳定性及偏差典型值小于0.1%。此系列产品具有结构坚固、功耗低、偏差稳定性优异等特点，保障了稳定的输出可靠性。 -
产品特点
★ 三轴(X、Y、Z) ★ 输出信号：RS232；RS485；TTL
★ 供电电压：9~36V ★ 工作温度：-40°C ~ +85°C
★ 存储温度：-40°C ~ +85℃ ★ 尺寸：L34.3×W34.3×H38.5mm
★ 优异的偏差稳定性，环境性能好（冲击，振动和温度） -
规格参数
性能指标
AKG392
参数
单位
量程
±2
±4
±8
±10
±20
±40
g
偏差标定
<1
<1
<1
<1
<1
<1
mg
测量轴向
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
轴
上/掉电重复性
<2
<2
<2
<2
<2
<2
mg(最大值)
偏差温度系数
0.15
0.15
0.15
0.75
0.75
0.75
mg/℃(典型值)
分辨率/阈值
(@ 1Hz)
< 1
< 1
< 1
< 1
< 1
< 1
mg(最大值)
非线性度
<0.5
<0.8
<1
<1
<1
<1
% FS(最大值)
带宽（3DB）
500
500
500
500
500
500
Hz
交叉轴灵敏度
1
1
1
2
2
2
%
横向振动灵敏度比
1
1
2
5
5
5
%
噪音密度
21
21
21
86.6
86.6
86.6
μg/√Hz
共振频率
2.4
2.4
2.4
5.5
5.5
5.5
kHz
输出速率
5Hz、10Hz、25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz
输出接口
RS232/RS485/TTL
通信协议
瑞芬标准协议与MODBUS RTU协议
输入（VDD_VSS）
9~36 VDC
运行电流消耗
<60mA @ 12 VDC
连接器
工业标准M12连接器
重量
产品净重：82g、磁吸底座：48g、L型转接板20g
尺寸
产品尺寸：34.3*34.3*38.5mm

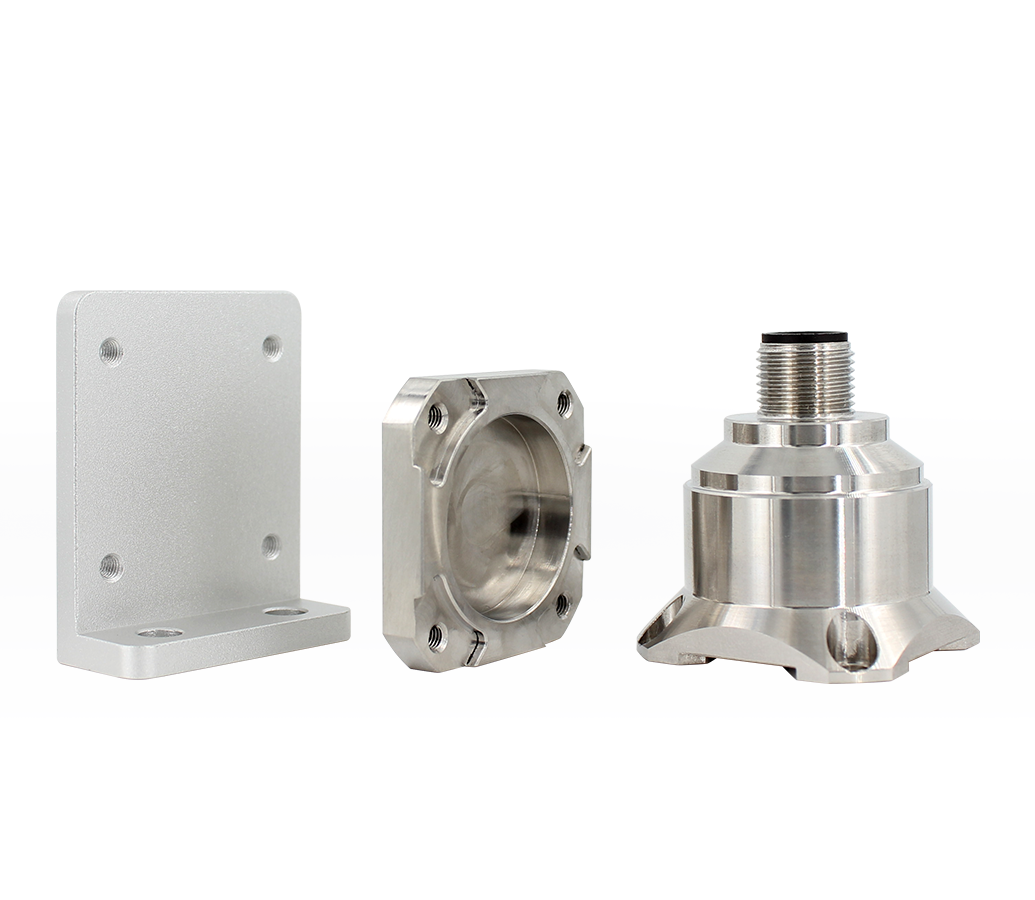

磁性吸附底座尺寸：34.23*34.23*8.1mm

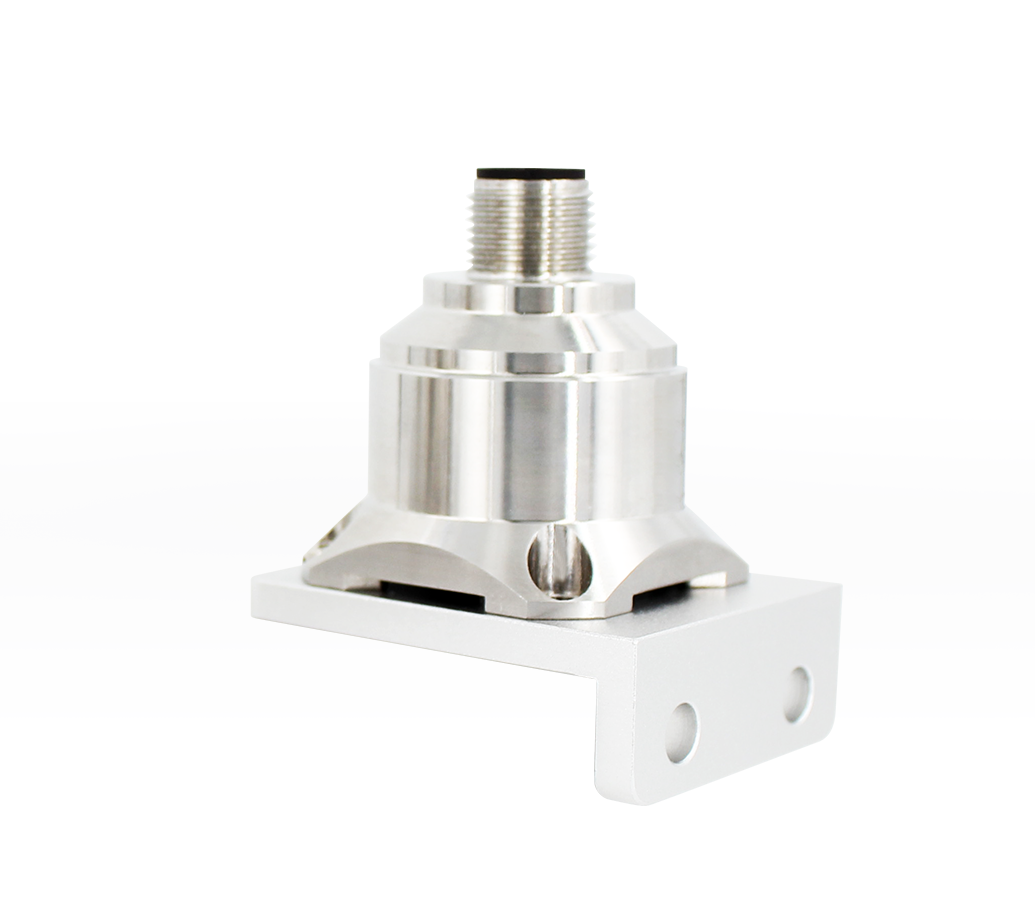

L型转接板尺寸：36*44*15mm
注：不能长时间超量程使用。
-
规格参数2
-
典型应用
坠机记录、疲劳监测和预测
风力发电
高速铁路故障检测
医疗设备
压路机
