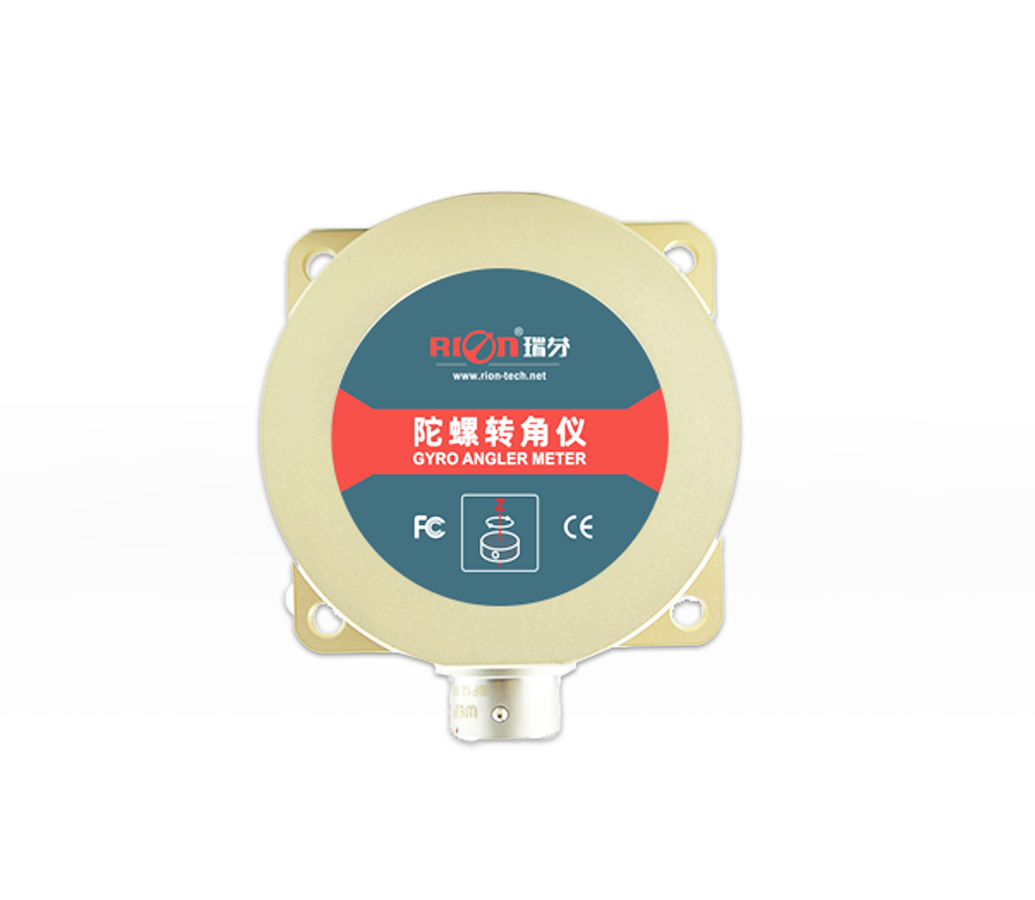

TL618D
MEMS微机械电流型陀螺仪TL618D是一款基于微机械原理陀螺仪(角速率传感器)，是主要用于测量运动物体角速度的微型惯性器件。产品内部的硅素超微精密环型传感技术使其具有高性能、防水、抗振动、质量轻、防电磁干扰等特性，不间断机内自检技术、滤波算法并在国内首次采用消除共振技术，解决了普通陀螺仪由于周围噪声或震动干扰源对其数据的影响，TL618D另引进国际温度传感补偿技术，解决了由于漂度影响问题，具有超温稳定和使用寿命长等特点实现国内同类产品技术领先科技。 产品具有高性价比，产品小，应用领域比光纤陀螺更显优势，现已广泛应用于汽车、航海、运动物体的位置控制和姿态控制，以及其它需要精确角度测量的场合！ -
产品特点
★ 高性能漂移稳定性 ★ 噪声低 ★ 重量轻
★ 寿命长，稳定性强 ★ 价格比高 ★ 卓越震动性能
★ 全固态 ★ 紧凑而轻巧设计 ★ 4～20mA电流输出
★ 宽温度范围 ★ DC9～36V供电 ★ 温度漂移< ±0.1°/sec/℃ -
规格参数
性能指标
TL618D
参数
量程
±50°/s
±150°/s
±300°/s
测量轴向
X、Y、Z（可选）
X、Y、Z（可选）
X、Y、Z（可选）
带宽
>2000Hz
>2000Hz
>2000Hz
分辩力
0.1°/s
0.1°/s
0.1°/s
非线性
0.1% of FS
0.1% of FS
0.1% of FS
温度漂移
< ±0.1°/sec/℃
< ±0.1°/sec/℃
< ±0.1°/sec/℃
启动时间
5ms
5ms
5ms
输入电压
9～36V
9～36V
9～36V
输出电流
4～20mA
4～20mA
4～20mA
零度偏置电压
12mA(±0.02mA)
12mA(±0.02mA)
12mA(±0.02mA)
比率因子
0.16mA°/sec
0.0533mAV°/sec
0.0266mA°/sec
消耗电流（无负载时）
20
20
20
工作温度
-40℃~+85℃
-40℃~+85℃
-40℃~+85℃
储存温度
-40℃~+85℃
-40℃~+85℃
-40℃~+85℃
容性负载
1000Pf
1000Pf
1000Pf
振动
5g~10g
5g~10g
5g~10g
冲击
200g pk，2ms，½sine
时漂
20°/h
工作寿命
11年
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间MTBF
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
防水等级
IP67
连接器

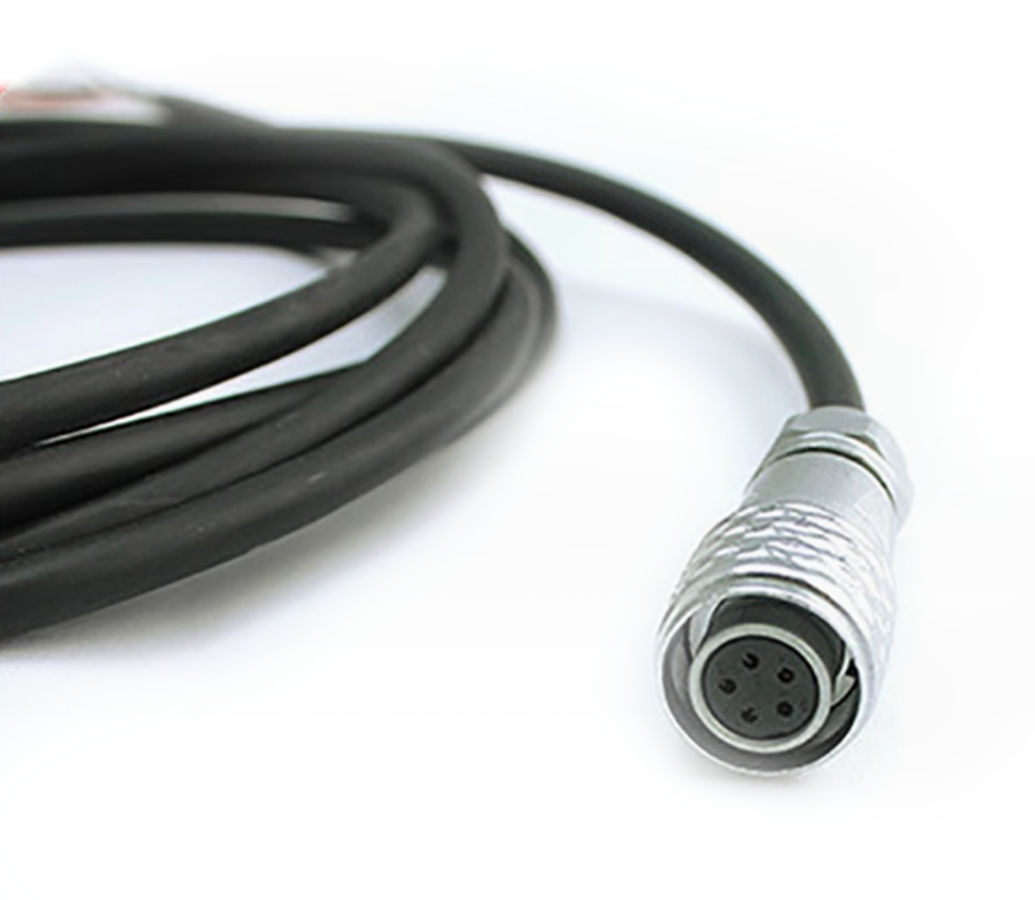

5针航空插座,配一米电缆线
重量
110g(不含电缆线)
-

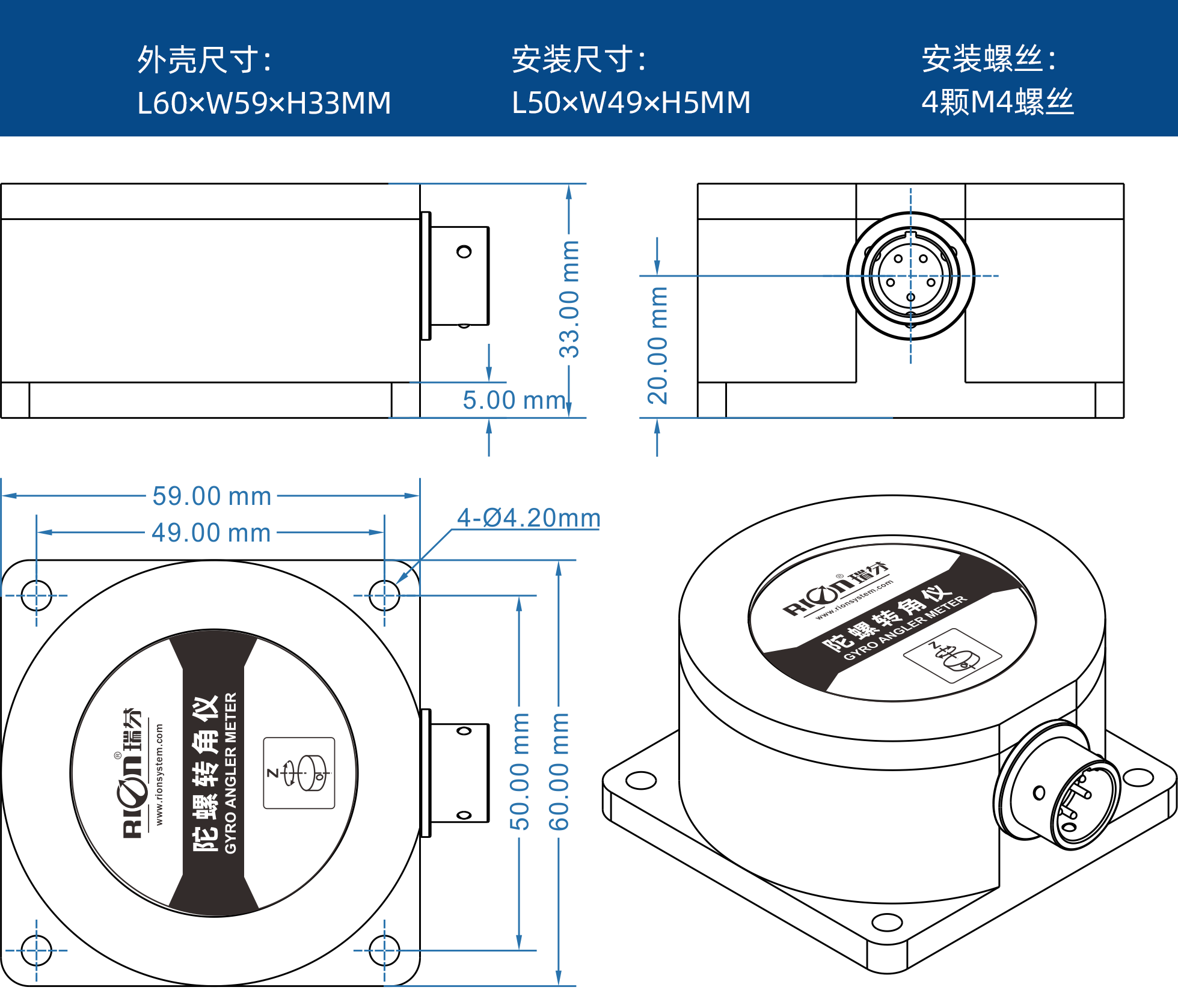

尺寸图
-
典型应用
